Ультразвуковой толщиномер Olympus NDT 45MG
Индивидуальная цена
Цена по запросу
Нужны дополнительные вводные для просчета цены, закажите звонок или напишите менеджеру в WhatsApp:
Оперативная доставка
по всей России
по всей России
Официальный
дилер
дилер
Гарантия
производителя
производителя
Гарантия
низкой цены
низкой цены
Проведем демонстрацию на вашем объекте
Описание

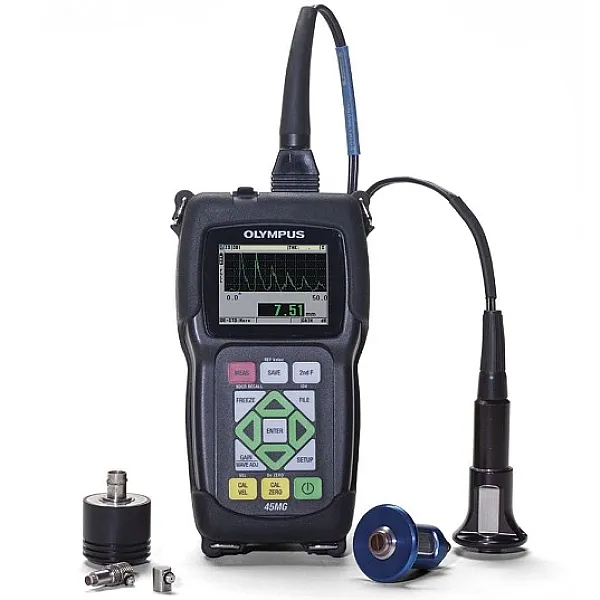

Ультразвуковой толщиномер Olympus NDT 45MG
Прибор 45MG - усовершенствованный ультразвуковой толщиномер, оснащенный стандартными функциями и дополнительным программным обеспечением для измерения толщины. Этот уникальный прибор совместим со всеми двух- и одноэлементными преобразователями производства Olympus, тем самым являясь комплексным решением практически во всех случаях контроля.
В своей базовой конфигурации ультразвуковой толщиномер 45MG - очень простой в использовании прибор, требующий минимальной подготовки оператора для использования самых распространенных функций прибора. Однако, с дополнительными опциями ПО и преобразователями 45MG становится более усовершенствованным прибором и его применение далеко выходит за рамки простого толщиномера. Кроме того, большинство опций возможно приобрести по отдельности, во время покупки прибора или позже, по мере необходимости.
- Раздельно-совмещенные преобразователи для коррозионного мониторинга
- Одноэлементные преобразователи для высокоточных измерений толщины
Стандартные функции 45MG
В своей базовой конфигурации 45MG - очень простой в использовании прибор, требующий минимальной подготовки оператора для использования самых распространенных функций прибора. Однако, с дополнительными опциями ПО и преобразователями 45MG становится более усовершенствованным прибором и его применение далеко выходит за рамки простого толщиномера. Кроме того, большинство опций возможно приобрести по отдельности; во время покупки прибора или позже, по мере необходимости.- Совместимость со всеми раздельно-совмещенными преобразователями производства Olympus при измерении толщины металлических изделий, покрытых изнутри слоем коррозии
- Режим Мин/Макс
- Два режима сигнализации
- Дифференциальный режим
- Временной B-скан
- Коэффициент утонения
- Настройка усиления (стандартное, высокое и низкое)
- Пароль для блокировки прибора
Дополнительные характеристики 45 MG
От простого коррозионного толщиномера до многофункционального высокоточного измерителя толщины нажатием всего нескольких клавиш. 45MG является универсальным толщиномером в области неразрушающего контроля с возможностью выбора пяти дополнительных программных опций, активируемых с помощью кода.- Эхо-эхо / Thru-Coat®: В режиме Эхо-эхо отображается действительная толщина металла, а толщина покрытия игнорируется. В режиме Thru-Coat прибор может отображать как толщину металла, так и толщину покрытия на основании введенных значений скорости ультразвука в металле и в покрытии. Эта функция устраняет необходимость удаления краски или покрытия с поверхности детали.
- Дополнительное ПО для одноэлементных датчиков: Обеспечивает точность измерений толщины многих материалов, включая металлы, пластмассу, композитные материалы, стекло и керамику. Совместим с одноэлементными преобразователями Microscan с диапазоном частоты от 2,25 МГц до 30 МГц.
- Повышенное проникновение для одноэлементных датчиков: Для измерения толщины толстых изделий или изделий, выполненных из материалов с высокой степенью затухания ультразвука, таких как стекловолокно или литой металл. Совместим с одноэлементными преобразователями Microscan с диапазоном частоты от 0,5 МГц до 30 МГц. Данная опция включает в себя дополнительную опцию поддержки одноэлементных датчиков.
- Регистратор данных: 45MG имеет внутренний полнофункциональный буквенно-цифровой регистратор данных с двусторонней передачей информации. Этот регистратор позволяет собирать и передавать значения измерений толщины и А-сканы. Включает интерфейсную программу GageView:™приложение, работающее в ОС Windows.
- Изображение A-скан с возможностью настройки формы сигнала: Дополнительный режим A-скан в реальном времени позволяет оператору просматривать форму ультразвукового сигнала (или А-скан) прямо на экране прибора, контролировать показания измерений толщины и вручную изменять параметры настройки усиления или бланкирования для обеспечения максимальной точности измерений при работе в сложных условиях. Эта полезная опция включает также ручную настройку усиления, расширенное бланкирование, бланкирование первого эхо-сигнала, диапазон и задержку.
MG-45 создан для работы в сложных условиях
- Герметизирован согласно IP67
- Взрывоопасная атмосфера: Безопасная работа по Классу I, Раздел 2, Группа D стандарта National Fire Protection Association Code (NFPA 70), Статья 500, и контроль по стандарту MIL-STD-810G, Метод 511.4, Процедура I.
- Испытания на устойчивость к ударам: MIL-STD-810G, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г, 11 мс полусинусоида.
- Испытания на устойчивость к вибрации: MIL-STD-810G, Метод 514.5, Процедура I, Приложение C, Рис. 6, воздействие: 1 час на каждую ось.
- Широкий диапазон рабочих температур

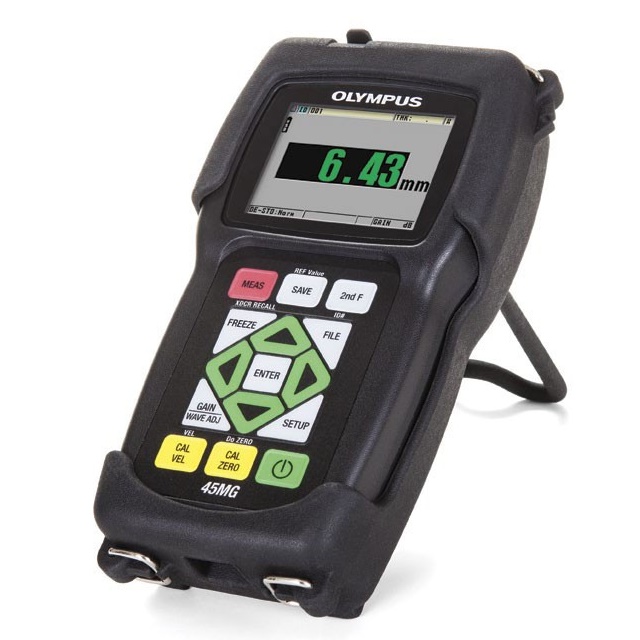

- Защитный резиновый чехол с подставкой (опция)
Простота эксплуатации толщиномера 45MG
- Простая клавиатура, на которой можно работать правой или левой рукой
- Понятный интерфейс с прямым доступом ко всем функциям
- Внутренняя и внешняя карты памяти MicroSD
- Порт передачи данных USB
- Буквенно-цифровой регистратор данных с возможностью записи до 475 000 значений толщины или 20 000 А-сканов
- Заводские/пользовательские настройки для одноэлементных датчиков (опция)
- Возможность блокировки прибора с помощью пароля
- Цветной трансфлективный QVGA дисплей с настройками для использования в помещении и на открытом воздухе обеспечивает отличное качество изображения
Измерение толщины металлов, покрытых изнутри слоем коррозии
Использование раздельно-совмещенных датчиковОдним из основных применений 45MG является измерение остаточной толщины труб, резервуаров, сосудов высокого давления, корабельных корпусов и других конструкций, подверженных коррозии или эрозии. Для этих целей чаще всего используются раздельно-совмещённые датчики.
- Автоматическое распознавание стандартных раздельно-совмещенных датчиков серии D79X
- Возможность проведения калибровки в условиях дублирующегося эхо-сигнала
- Опция Эхо-Эхо / THRU-COAT®
- Измерения при высокой температуре (до 500 °C)
В-скан (поперечное сечение)
Функция В-скана в 45MG представляет результаты контроля в виде поперечного сечения объекта контроля. Эта стандартная функция полезна для прослеживания изменения значений толщины в процессе перемещения датчика. B-скан активируется при контакте преобразователя с поверхностью материала. Функция МинСтоп используется для фиксации минимальной толщины контролируемой зоны. Регистратор данных 45MG (опция) способен сохранять до 10 000 значений толщины в одном B-скане.
Высоконагретые поверхности
45MG идеально подходит для измерения толщины на горячих поверхностях (до 500 ºC) с использованием преобразователей серии D790 (D790, D790-SM, D790-RL и D790-SL). Функция компенсации нуля прибора 45MG обеспечивает точность измерений на горячих поверхностях путем компенсации изменения температуры в линии задержки датчика за счет теплового дрейфа.
Проведем демонстрацию оборудования онлайн
Характеристики
Технические характеристики 45MG
| Измерения | |
| Режим измерения с использованием раздельно-совмещённого датчика | Временной интервал от прецизионной задержки после возбуждающего импульса до первого эхо-сигнала |
| Измерения Эхо-эхо (опция) | Время между двумя последовательными донными эхо-сигналами без учета толщины краски или другого покрытия |
| Измерения THRU-COAT® (опция) | Измерение реальной толщины металлических изделий и покрытия с использованием одиночного донного эхо-сигнала (с помощью датчиков D7906-SM, D7906-RM и D7908) |
| Режимы измерения с использованием одноэлементного датчика (опция) | Режим 1: Временной интервал между импульсом возбуждения и первым донным эхо-сигналом Режим 2: Временной интервал между эхо-сигналом линии задержки и первым донным эхо-сигналом (для датчиков с задержкой или иммерсионных датчиков) Режим 3: Временной интервал между последовательными донными эхо-сигналами, следующими за первым эхо-сигналом от поверхности раздела после импульса возбуждения (для датчиков с задержкой или иммерсионных датчиков) |
| Диапазон толщины | От 0,080 до 635,00 мм в зависимости от материала, состояния поверхности, температуры и выбранной конфигурации (Полный диапазон требует дополнительного ПО для одноэлементных датчиков) |
| Диапазон скорости в материале | 0,508 мм/мкс 18,699 мм/мкс |
| Дискретность (регулируемая) | Низкая: 0,1 мм Стандартная: 0,01 мм ПО для одноэлементных датчиков: 0,001 мм |
| Диапазон частот датчика | Стандартный: от 2,25 до 30 МГц (-3 дБ) {Повышенное проникновение (опция): от 0,50 до 30 МГц (-3 дБ) |
| Общие | |
| Диапазон рабочей температуры | От -10 °C до 50 °C |
| Клавиатура | Герметизированная тактильная клавиатура с цветной кодировкой и подачей звуковых сигналов |
| Корпус | Ударопрочный водостойкий корпус с герметизированными разъёмами. Отвечает требованиям IP67. |
| Размеры (Ш x В x Г) | Габаритные: 91,1 мм х 162 мм х 41,1 мм |
| Вес | 430.9 g |
| Электропитание | 3 батареи АА/USB-порт для зарядки |
| Срок службы батареи: | 3 щелочные батареи AA: от 20 до 21 часов 3 батареи AA NiMH: от 22 до 23 часов 3 литий-ионные батареи АА: от 35 до 36 часов |
| Стандарты | Конструкция отвечает требованиям EN15317 |
| Дисплей | |
| Цветной трансфлективный QVGA дисплей | Жидкокристаллический дисплей размером 54,61 x 41,15 мм |
| Детектирование | Полноволновое, РЧ, полуволновое положительное или отрицательное (опция изображения А-скан) |
| Входы/Выходы | |
| USB | 2.0 клиент |
| Карта памяти | Максимальная емкость: съёмная карта памяти MicroSD на 2 ГБ |
| Внутренний регистратор данных (опция) | |
| Регистратор данных | 45MG идентифицирует, сохраняет, вызывает, стирает и передает данные измерений толщины, изображения сигналов и конфигурацию прибора через порт USB или с помощью карты MicroSD. |
| Емкость | 475 000 значений измерений толщины или 20 000 изображений А-скана со значениями измерений толщины |
| Имена файлов, идентификационные номера и комментарии | Имена файлов длиной до 32 символов и идентификационные буквенно-цифровые коды длиной до 20 символов и до четырех комментариев для каждого кода |
| Структура файлов | Шесть стандартных или пользовательских файловых структур для конкретных приложений |
| Отчёты | Встроенные функции построения отчетов со статистическими данными и Мин/Макс значениями |
Комплектация
Комплект поставки ультразвукового толщиномера 45MG:
- 45MG цифровой ультразвуковой толщиномер
- Щелочные батареи АА
- 2-ступенчатый тест-блок и контактная жидкость
- USB-кабель
- Руководство пользователя на CD-диске.
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
