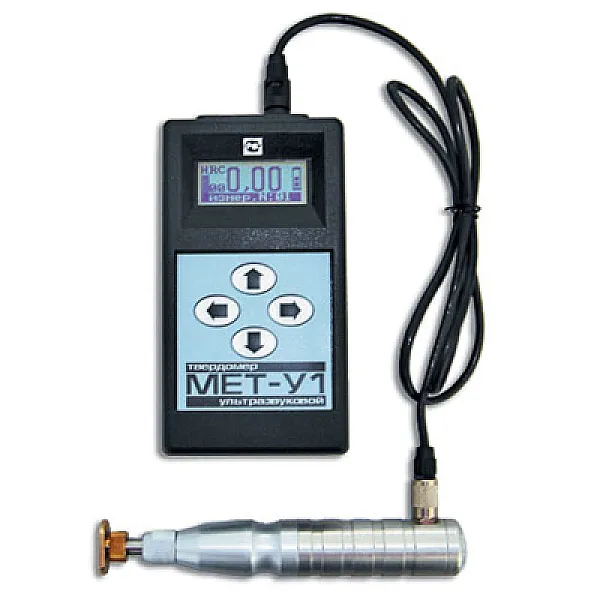

Ультразвуковой твердомер МЕТ-У1
Принцип действия ультразвукового твердомера МЕТ-У1
Определение частот свободных колебаний индентора (акустический резонатор с алмазной пирамидой Виккерса), находящегося под действием постоянного усилия 1,5 кГс.Ограничения ультразвукового твердомера МЕТ-У1
Ограниченное использование для измерения изделий с крупнозернистой структурой (например, чугун) или массой менее 10 г, или толщиной менее 1 мм. Для получения более подробной консультации свяжитесь с нашими специалистами.
Основные возможности ультразвукового твердомера МЕТ-У1:
- измерения твёрдости металлов и сплавов по стандартизованным в России шкалам твёрдости: Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD).
- Наличие трех дополнительных шкал H1,H2, H3 для калибровки (по заявке) других шкал твердости (Роквелла "B", Супер-Роквелла, Лейба и др.), а также для шкал твердости металлов, отличающихся по свойствам от сталей (например, цветных металлов, сплавов, чугуна и др.);
- использование шкалы предела прочности на разрыв (Rm) в соответствии с ГОСТ 22791-77 для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса путём автоматического пересчёта со шкалы твёрдости Бринелля (HB);
- подключение по заявке укороченного датчика У1/2.
- Ультразвуковой твердомер МЕТ-У1 измеряет твердость следующих изделий:
- любых по массе изделий толщиной от 1 мм (малые детали, тонкостенные конструкции, трубы, резервуары, стальные листы и т.д.);
- без видимого отпечатка на поверхности изделия (зеркальные поверхности, шейки коленчатых валов, ножи);
- металлических покрытий;
- изделий сложной формы, в труднодоступных местах.
Технические характеристики ультразвукового твердомера МЕТ-У1:
Пространственное положение твердомера при измерении | любое (не влияет на точность показаний) |
Обработка результатов измерений в твердомере | вычисление среднего значения из данных, сохранённых в памяти; |
Обработка результатов измерений на компьютере | передача данных на компьютер через высокоскоростной USB-порт; эксклюзивное программное обеспечение. |
Подсветка дисплея | есть |
Одновременная индикация на дисплее | шкала твердости |
Количество измерений сохраняемых в энергонезависимой памяти, сохраняемой при выключении твердомера | 100 |
Автоматическое отключение питания, время, сек. | 150 |
Время непрерывной работы с полной зарядкой аккумуляторной батареи, не менее, ч: |
16 / 5 |
Время полной зарядки аккумуляторной батареи, ч. |
|
Электропитание твердомера: |
|
Диапазон температур, от / и до /, °С: - при хранении и транспортировке |
-15 ... +65 |
Относительная влажность воздуха, % | 30 ... 80 |
Наличие драгоценных металлов и камней: |
|
Габаритные размеры, мм: |
160 / 25 |
Масса твердомера, кг: |
0,36 1,0 |
Время одного измерения твёрдости, с | 4 |
Шероховатость измеряемой поверхности, не более, Ra | 2,5 |
Радиус кривизны измеряемой поверхности, не менее, мм: | 5 |
Масса контролируемого изделия, не менее, кг: | 0,01 |
Толщина контролируемого изделия, не менее, мм: |
|
Глубина проникновения алмазной пирамиды ультразвукового датчика в контролируемое изделие, в среднем, мм: | 0,03 |
Ресурс датчика (минимальное количество измерений): | 200000 |
Усилие нажатия на датчик ультразвуковой У1, не менее, Н | 14,7 |
Минимальный диаметр площадки на изделии для установки датчика, мм: | 7 (по заказу - 5) |
Размер отпечатка на измеряемой поверхности (длина диагонали), мм: | 0,07 |
Диапазон измерения твердости и погрешность ультразвукового толщиномера МЕТ-У1:
Шкалы твердости | Диапазон измерения | Погрешность, не более |
По шкале "С" Роквелла | (20-70) HRC | 1,5 HRC |
По шкале Бринелля | (75-650) НВ | 10 НВ |
По шкале Виккерса | (75-1000) HV | 12 HV |
По шкале Шора | (23-102) HSD | 2 HSD |
Предел прочности на разрыв Rm | (378-1736 Мпа) | 5 % |
Базовый комплект поставки
- Электронный блок твердомера МЕТ-У1
- Датчик У1
- Кабель USB для связи с ПК
- Аккумулятор NiMh "C"
- Зарядное устройство
- Диск с ПО
- Комплект документации: руководство по эксплуатации, метрологическая поверка
- Сумка для переноски
Дополнительные аксессуары
- Эталонные меры твердости
- Штатив для ультразвукового датчика
- Кондуктор для ультразвукового датчика
- Машинка шлифовальная для подготовки поверхности
- Насадка для ультразвукового датчика
- Укороченный датчик У1/2 (длина/диаметр: 80/40мм)
- Смазка ЦИАТИМ для фиксации датчика с подложкой штатива
