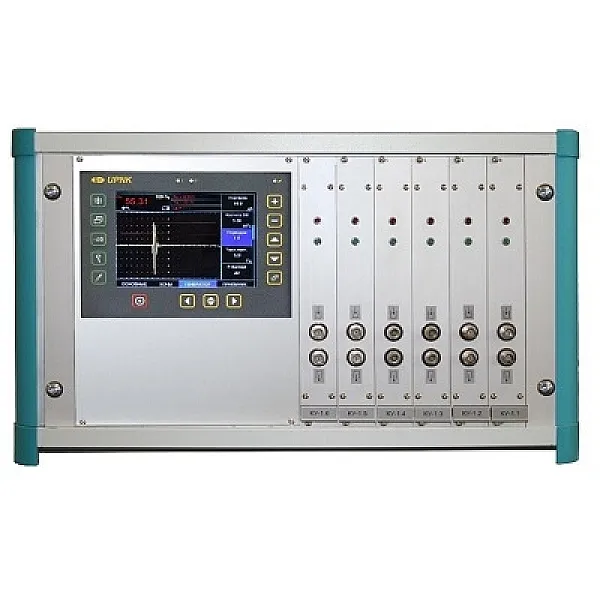

УПНК-6Т 6-канальный УЗ дефектоскоп
«УПНК-6Т» отлично зарекомендовал себя в дефектоскопии и толщинометрии труб с диаметром 2 мм и толщиной стенки 0,2 мм. При работе в динамическом режиме с СОП 2х0,171 и СОП 2х0,250 отклонение от заданных параметров составило 1 мкм.ОСОБЕННОСТИ:
- Мобильность (масса не более 15 кг)
- Возможность подключения к ультразвуковым установкам с разной степенью автоматизаций
- Релейный выход. Возможность для подключения к существующей транспортной системе
- Возможность интеграции в стандартную 19 дюймовую приборную стойку
- Независимость всех каналов и использование 2-х компьютеров: обработки и управления работой, что позволяет обеспечить высокоскоростную работу системы и реализовать различные режимы обработки сигналов в каждом канале с частотой посылок до 15 кГц (!)
- Возможность комбинирования методов контроля: одновременного поиска дефектов и определения глубины их залегания (режим дефектоскоп) и/или измерения толщины и фиксации расслоений (режим толщиномер)
- Частотный диапазон канала - от 0,5 МГц до 25 МГц
- Встроенные аналоговые фильтры и катушки индуктивности, позволяющие подключать и согласовывать практически любые преобразователи
- Сохранение протоколов контроля изделий в виде файловой базы данных и передача их на USB носитель без подключения к ПК (!)
- Использование сетевых возможностей Windows NT/2000, делает возможным удаленный мониторинг участка контроля и интеграцию установки в единую общезаводскую систему качества
- Возможна реализация любых способов контроля: иммерсионного (с синхронизацией от поверхностного сигнала), совмещенного/раздельно-совмещенного эхо-метода, теневого или зеркально-теневого методов.
Стоит обратить внимание на то, что контроль тонкостенных труб – это не единственный вариант использования «УПНК-6Т», но демонстрация его широких возможностей в области УЗК.
Режим толщиномер: СОП 2х0,171 мм в динамике
Режим толщиномер: СОП 2х0,250 мм в динамике
Режим дефектоскоп: СОП 4х0,2 отражение от внутренней риски
Технические характеристики УПНК-6Т
| Параметр | Значение | |
| Количество каналов | 6 | |
| Развертка, мкс | мин.: 0 - 2,5 макс.: 0 - 1000 | |
| Задержка, мкс | от -4 мкс до 998 | |
| Демпфирование, Ом | 50 / 1000 (до 25 в совмещенном режиме) | |
| Входной импенданс, Ом | 50 / 600 | |
| Зондирующий импульс, нс | прямоугольный, амплитудой не менее 200 В, с изменяемой длительность от 33 до 500, с шагом 16 | |
| Частота повторений ЗИ | от 50Гц до 15 кГц | |
| Усилитель, МГц | широкополосный 0.5-25 диапазонные аналоговые и цифровые фильтры | |
Диапазон регулировки усиления, дБ | 100 | |
| Временная Регулировка Чувствительности (ВРЧ) | диапазон до 90 дБ с построением кривой по 10 опорным точкам | |
Детектирование | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки) | |
Отсечка | компенсированная, 0 - 80% высоты экрана | |
Зоны контроля | две независимых зоны АСД + зона иммерсионной синхронизации Начало и ширина зон изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%. Возможность увеличения числа зон до 8-ми | |
Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по переходу сигнала через частотный и корреляционный метод | |
Разрешающая способность, нс | для временного метода - 0,5 для частотного и корреляционного метода - 0,25 | |
| Разъемы преобразователей | 2 СР50 / BNC | |
| Масса, кг | 15 | |
| Габаритные размеры, мм (д*ш*в) | 550 *420 * 310 | |
Для уточнения комплектации обратитесь к нашим специалистам, по телефонам, указанным в разделе "контакты".
