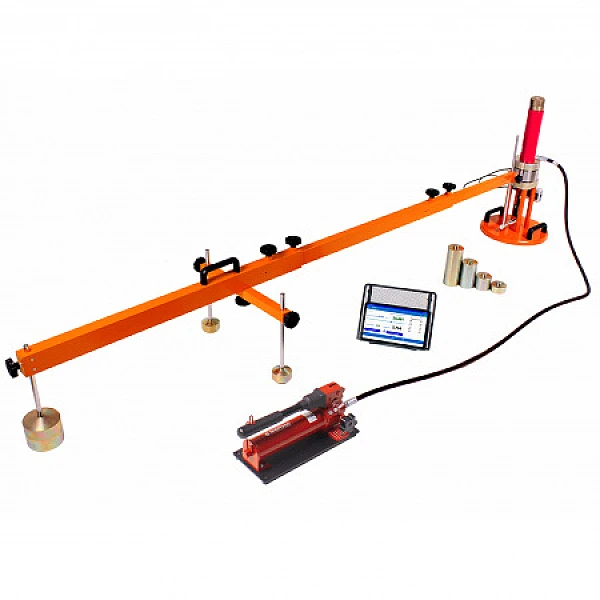

Установка штамповая СПГ-1
Установка предназначена для определения показателей деформативности конструктивных слоев дорожной одежды из несвязных материалов и грунтов земляного полотна с использованием методов, приведенных в документах ГОСТ Р 59866 и DIN 18134.Установка используется в дорожном строительстве при контроле качества уплотнения грунтов земляного полотна и дополнительных слоев оснований автомобильных дорог, аэродромов и прочих земляных сооружений.
Преимущества
- Высокая точность измерения силы нагружения штампа и осадки грунта под штампом с передачей измеренных данных в регистрирующее устройство по беспроводному интерфейсу связи.
- Точность измерений подтверждается индивидуальной аттестацией установки с имитацией рабочих условий и учетом прогиба продольной профильной трубы прогибомера.
- Высокая прочность конструкции прогибомера установки при минимальном весе конструкции.
- Быстрая сборка конструкции и отсутствие необходимости в инструментах при монтаже составных элементов установки.
- Беспроводной интерфейс связи Bluetooth с планшетным компьютером. Дальность устойчивого соединения - не менее 10 м - делает прибор максимально удобным в применении при использовании в полевых условиях.
- Литиевый аккумулятор большой ёмкости и малое потребление гарантируют продолжительное время автономной работы.
- Магнитный шарнирный упор для быстрого крепления к противовесу.
- Набор вставных удлинителей между поршнем гидравлической системы нагружения и противовесом.
- Быстросъемное магнитное крепление преобразователя сигналов измерителя.
- Быстрая и простая настройка параметров измерительного процесса.
- Простое управление измерительным процессом с использованием визуальных и звуковых подсказок оператору.
- Автоматическое сохранение, вычисление и архивирование результатов.
- Возможность импортирования результатов измерений на другое мобильное устройство.
- Автоматическая подготовка отчетных документов по результатам испытаний.
- Низкие эксплуатационные расходы.
- Крепкая деревянная транспортная тара для надежного хранения и транспортировки элементов прибора.
Основные функции
- Измерение силы нагружения и перемещения (осадки) нагрузочной плиты.
- Определение характеристик деформативности грунта по ГОСТ Р 59866.
- В основе работы установки использован метод статического нагружения испытываемого участка грунта дисковым штампом, с созданием циклической ступенчатой вертикальной нагрузки на штамп.
Сущность метода нагружения – последовательная нагрузка и разгрузка участка грунта круглой металлической пластиной с помощью гидравлической помпы и внешнего давления. Проводятся два цикла в процессе которых информация, полученная с помощью измерительных датчиков, передается по радиоканалу в регистрирующее устройство (планшетный компьютер). В завершении двух циклов измерений на планшетном компьютере вычисляются:
- модули деформации Ev1 и Ev2 – показатели несущей способности грунта;
- отношение Ev2/Ev1 – показатель степени уплотнения грунта;
- модуль упругости Ey.
- Связь преобразователя сигналов измерителя с планшетным компьютером с использованием интерфейса Bluetooth.
- Формирование результатов испытаний в автоматическом режиме в приложении на планшетном компьютере.
- Протокол испытаний в формате PDF и журнал испытаний в формате xslx по форме соответствуют документам, рекомендованным ГОСТ Р 59866.
| Диапазон измерений силы нагружения, кН | 0,7...100 |
| Разрешающая способность при измерении силы, Н | 1 |
| Пределы допускаемой относительной погрешности измерения силы, % | ±1,0 |
|
Диапазон измерения перемещения, мм - СПГ-1.1 при использовании ИСП-1.1 - СПГ-1.2 при использовании ИСП-1.2 |
0 … 12 0 … 25 |
| Разрешающая способность при измерении перемещения, мкм | 1 |
| Пределы допускаемой абсолютной погрешности измерения перемещения, мкм | ±(0,015 S + + 0,015) |
| Диапазоны показания показателей деформативности грунтов: | |
| - статического модуля упругости, МПа | 10...250 |
| - модулей деформации при первичном и вторичном нагружениях, МПа | до 250 |
| - показателей уплотнения грунта | до 4 |
| Интерфейс связи с мобильным устройством | Bluetooth 5.0 (BLE) |
| Питание электронного блока прибора, В: | |
| - от встроенного аккумулятора | 3,7±0,5 |
| - от внешнего источника питания (зарядное устройство, блок автономного питания) | 5±0,25 |
| Емкость, используемого аккумулятора, мА*ч | 5000 |
| Потребляемая мощность, Вт, не более | 1,0 |
| Время непрерывной работы, ч, не менее | 24 |
| Условия эксплуатации: | |
| - температура окружающей среды, С | +5...+35 |
| - относительная влажность при температуре плюс 25 С и более низких температурах, без конденсации влаги, % | до 90 |
| - атмосферное давление, кПа | 84...106,7 |
| Габаритные размеры (длина х ширина х высота), мм | 2450х450х940 |
| Масса прибора (с нагрузочной плитой 300 мм), кг, не менее | 57 |
| Средний срок службы, лет, не менее | 10 |
Базовая комплектация:

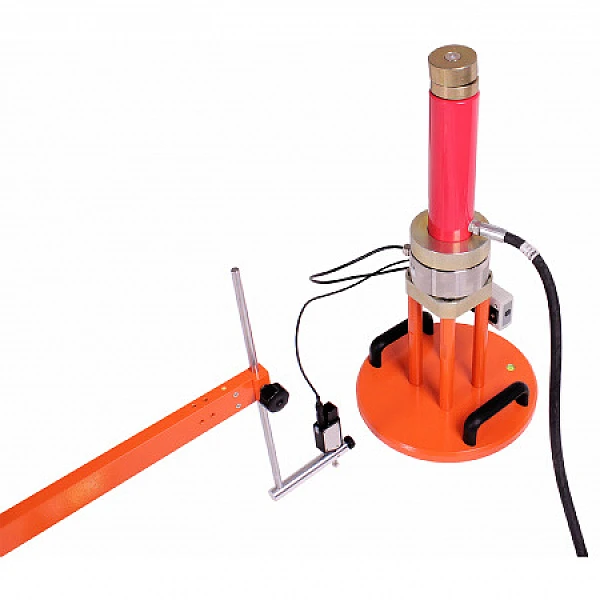

- Нагрузочная плита диаметром 300 мм
- Подставка домкрата
- Механизм нагружения (помпа гидравлическая, гидроцилиндр, рукав высокого давления)
- Набор насадок-удлинителей (25, 50, 100 и 150 мм)
- Магнитный шарнирный упор
- Устройство для измерения осадки нагрузочной плиты (прогибомер)

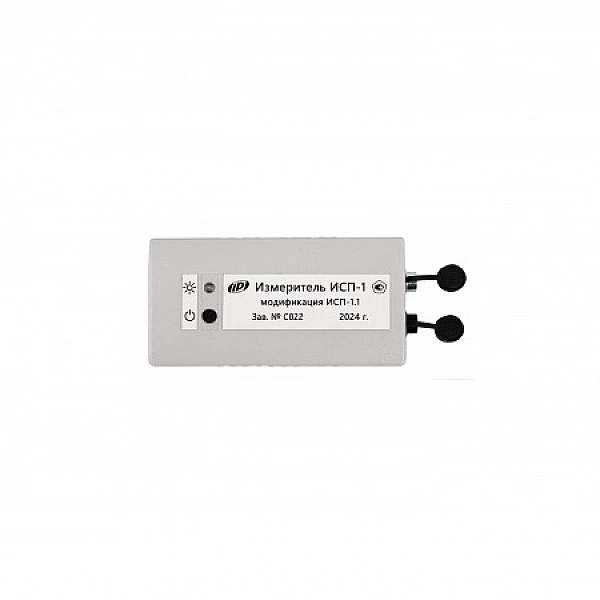

- Измеритель ИСП-1 в составе:
- преобразователь сигналов;
- силоизмерительный датчик;
- датчик перемещения;
- зарядное устройство USB;
- кабель USB A-mini-B;
- планшетный компьютер с операционной системой «Андроид» и установленным приложением в комплекте с зарядным устройством, кабелем USB и упаковкой;
- руководство по эксплуатации ИСП-1;
- кейс
- Руководство по эксплуатации СПГ-1
- Транспортный ящик №1
- Транспортный ящик №2
*не входит в базовый комплект и поставляется по заказу
Доп. комплектация:
- Портативный блок питания (Powerbank)
- Силопередающее устройство для поверки тензодатчика
- Нагрузочная плита диаметром 600 мм. Применяется при измерениях на основаниях, состоящих из крупнообломочного грунта.
- Нагрузочная плита диаметром 762 мм. Применяется при строительстве дорог и аэродромов. Максимальная нагрузка – 10 тонн.
