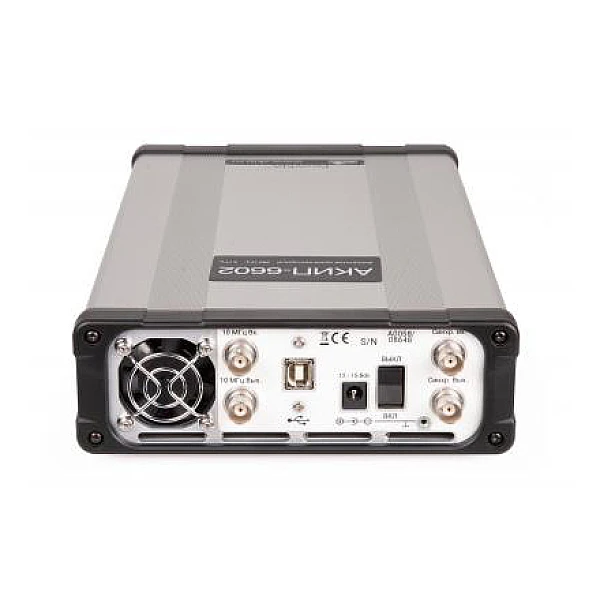

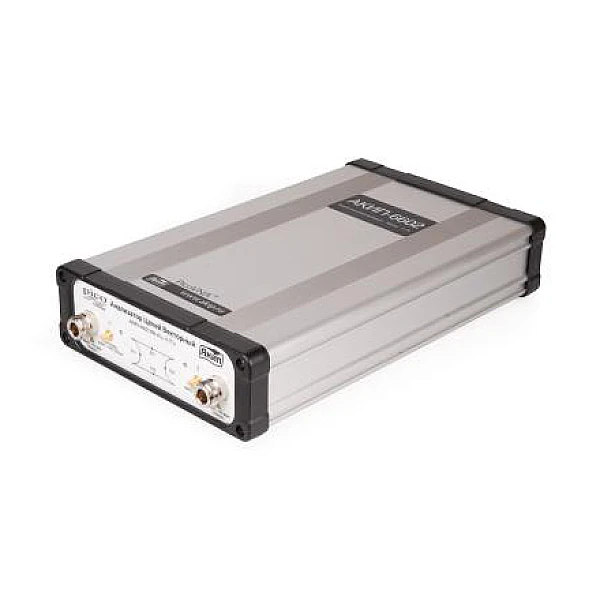

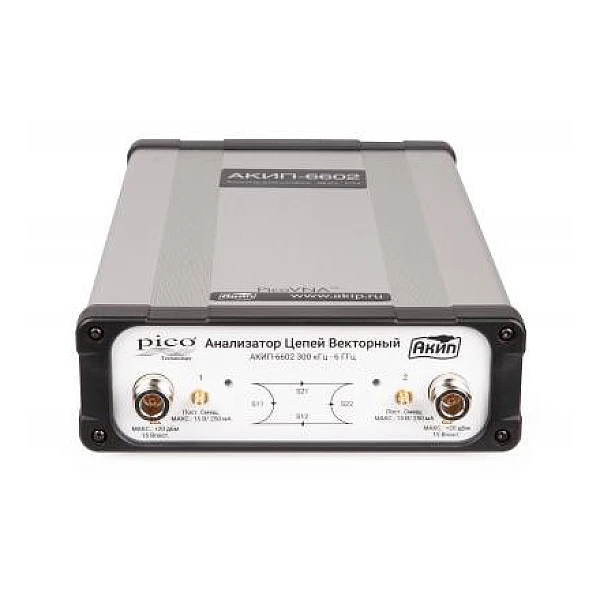

Векторный анализатор цепей АКИП-6602
- Рабочий диапазон частот 300 кГц – 6 ГГц;
- Высокоскоростной двухпортовый анализ (>5000 изм/сек);
- Основные измеряемые параметры: S11, S21, S12, S22;
- Входное сопротивление: стандартно - 50 Ом (математическое преобразование от 10 до 200 Ом);
- Входной тракт - тип N;
- Динамический диапазон: 118 дБ (четыре независимых приемника, технология “Quad RX”);
- Диапазон регулирования выходной мощности -20 … +6 дБм;
- Маркерные измерения и поиск по маркерам;
- 0,005 дБ СКЗ-шум при максимальной ширине полосы 140 кГц;
- Возможность сохранения результатов измерений в графическом и табличном форматах;
- Измерение параметров преобразований AM-PM усилителей;
- Различные виды калибровки: калибровка с неизвестным адаптером, SOLT калибровка;
- Интерфейс USB, ПО под управлением ОС WIN 7, WIN 8 (кроме RT), WIN 10.
Технические характеристики:
| Параметр | Значение | |||||
| ПАРАМЕТРЫ ПРИЕМНИКА | ||||||
| Полоса частот | 10 Гц, 50 Гц, 100 Гц, 500 Гц, 1 кГц, 10 кГц, 15 кГц, 35 кГц, 70 кГц, 140 кГц | |||||
| Средний уровень собственных шумов | - 100 дБ при 0,3 – 10 МГц;
- 108 дБ при 10 – 4000 МГц; - 110 дБ при > 4000 МГц Относительно уровня тестового сигнала, установленного на максимальную мощность после калибровки S21. На все порты установлены тупиковые нагрузки. | |||||
| Динамический диапазон | 118 дБ (ПЧ 10 Гц, 300 кГц ... 6 ГГц) | |||||
| Температурная стабильность | 0,02 дБ/°C (для частоты < 4 ГГц)
0,04 дБ/°C (для частоты ≥ 4 ГГц) После калибровки S21 | |||||
| Уровень зашумленности графика (СКЗ) | 0,0008 дБ/ ПЧ 10 кГц
0,003 дБ/ ПЧ 70 кГц 0,005 дБ/ ПЧ 140 кГц Развертка: 201 точка, 1 МГц ... 6 ГГц, 0 дБм | |||||
| Неопределенность измерений | Отражение | Передача | ||||
| Частота | Амплитуда | Фаза | Частота | Амплитуда | Фаза | |
| – 15 дБ ... 0 дБ | +0 дБм ... 6 дБм | |||||
| < 2 МГц | 0,7 | 8° | < 2 МГц | 0,4 | 6° | |
| > 2 МГц | 0,5 | 4° | > 2 МГц | 0,2 | 2° | |
| – 25 дБ ... -15 дБ | -40 дБм ... 0 дБм | |||||
| < 2 МГц | 0,8 | 10° | < 2 МГц | 0,2 | 2° | |
| > 2 МГц | 1,0 | 6° | > 2 МГц | 0,1 | 1° | |
| – 30 дБ ... -25 дБ | -60 дБм ... -40 дБм | |||||
| < 2 МГц | 3,0 | 20° | < 2 МГц | 0,5 | 8° | |
| > 2 МГц | 2,5 | 15° | > 2 МГц | 0,3 | 4° | |
| -80 дБм ... -60 дБм | ||||||
| < 2 МГц | 2,0 | 15° | ||||
| > 2 МГц | 1,5 | 12° | ||||
| После выполнения калибровки, ПЧ 10, уровень тест сигнала - 3 дБм, усреднение выключено | ||||||
| Паразитные отклики | - 70 дБн | |||||
| Параметр | Значение | |||||
| ТЕСТ ПОРТ | ||||||
| Согласование в нагрузке | Без коррекции: 16 дБ
С коррекцией: 46 дБ | |||||
| Согласование в источнике | Без коррекции: 16 дБ
С коррекцией: 46 дБ | |||||
| Направленность | С коррекцией: 46 дБ | |||||
| Перекрестные помехи | -90 дБ | |||||
| Максимальный входной уровень | +10 дБм | |||||
| Защита входа | +23 дБм | |||||
| Импеданс | 50 Ом | |||||
| Соединитель | тип N | |||||
| ВХОД НАПРЯЖЕНИЯ СМЕЩЕНИЯ (BIAS-T) | ||||||
| Максимальное напряжение | ± 15 В | |||||
| Максимальный ток | 15 мА (встроенный самовосстанавливающийся предохранитель) | |||||
| Соединитель | SMB(m) | |||||
| ВХОД/ВЫХОД СИНХРОНИЗАЦИИ | ||||||
| Выход сигнала запуска развертки | Низкий уровень: 0 ... 0,8 В
Высокий уровень: 2,2 ... 3,6 В | |||||
| Вход сигнала запуска развертки | Низкий уровень: -0,1 ... 1,0 В
Высокий уровень: 4,0 ... 4,0 В ± 6 В | |||||
| Соединитель | BNC (на задней панели) | |||||
| ИЗМЕРЕНИЯ | ||||||
| Измеряемые параметры | S11, S21, S22, S12
P1dB (тестирование 1 дБ точки компрессии) Измерение параметров преобразований AM-PM усилителей Фаза, задержка, полярные координаты, КСВ, диаграмма Смита, временной интервал (time domain) | |||||
| Коррекция ошибок | Полная коррекция S параметров
Полная коррекция S параметров с неизвестным адаптером S 11 (полная однопортовая калибровка) S 21 (нормализация, нормализация + изоляция) S 21 (коррекция соответствия источника + нормализация + изоляция) Усреднение, сглаживание Фильтрация Hanning и Kaiser–Bessel на измерениях временного интервала Электрическая компенсация длины (ручная) Электрическая компенсация длины (автоматическая) Эффективное коррекция диэлектрической постоянной | |||||
| Измерительные каналы | 4 канала, до 2-х трас на канал | |||||
| Линии пределов | До 6 сегментов на канал (допускается перекрытие) | |||||
| Маркерные измерения | 8 маркеров, типы: обычный, Δ-маркер, фиксированный, мин/макс, 3 дБ и 6 дБ | |||||
| РАЗВЕРТКА | ||||||
| Тип развертки | Линейная, CW (по времени), по мощности | |||||
| Время развертки | 37 мс: 201 точка (полна калибровка S параметров), ПЧ 140 кГц, 10 МГц ... 6 ГГц
25 мс: 201 точка (S21 калибровка), ПЧ 140 кГц, 10 МГц ... 6 ГГц | |||||
| Число точек, режим VNA | 51, 101, 201, 401, 801, 1001, 2001, 4001, 5001, 6001, 7001, 8001, 9001,10001 | |||||
| Число точек, режим TDR | 512, 1024, 2048, 4096 | |||||
| ПАРАМЕТРЫ ГЕНЕРАТОРА | ||||||
| Диапазон частот | 300 кГц ... 6 ГГц | |||||
| Разрешающая способность | 10 Гц | |||||
| Погрешность установки частоты | ± 1*10-5 (температурный коэффициент: ± 0,5*10-6 /°C) | |||||
| Гармонические искажения | – 25 дБн (при уровне <-3 дБм) | |||||
| Негармонические составляющие | – 40 дБн | |||||
| Фазовые шумы (отстройка 10 кГц) | -90 дБн/Гц: 0,3 МГц ... 1 ГГц
-80 дБн/Гц: 1 ГГц ... 4 ГГц -76 дБн/Гц: > 4 ГГц | |||||
| Уровень выходного сигнала | -3 ... -20 дБм: < 10 МГц
+6 ... -20 дБм: 10 МГц ... 4 ГГц +3 ... -20 дБм: > 4 ГГц | |||||
| Разрешение установки уровня | 0,1 дБ | |||||
| Погрешность установки уровня | ± 1,5 дБ (при 0 дБм, 50 Ом) | |||||
| Вход внешнего опорного уровня | 10 МГц (± 6*10-6 ), 0 дБм (± 3 дБм) | |||||
| Выход опорного уровня | 0 дБм (± 3 дБм) | |||||
| ОБЩИЕ ДАННЫЕ | ||||||
| Интерфейс | USB 2.0 | |||||
| Питание | AC-DC адаптер 12 ... 15 В, 22 Вт | |||||
| Габаритные размеры | 286 х 174 х 61 мм | |||||
| Масса (не более) | 1,85 кг | |||||
| Условия эксплуатации | 15 ... 35 °C, относительная влажность до 80 | |||||
Комплект поставки:
- Векторный анализатор цепей АКИП-6602
- Кабель USB
- Сетевой адаптер
- Кейс для транспортировки
