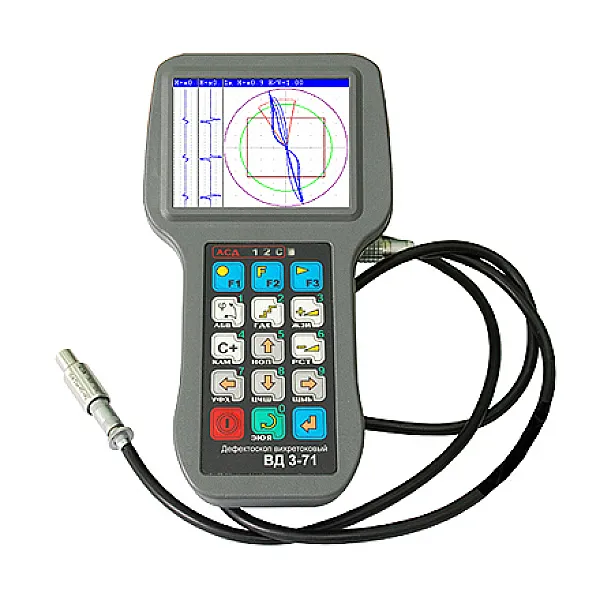

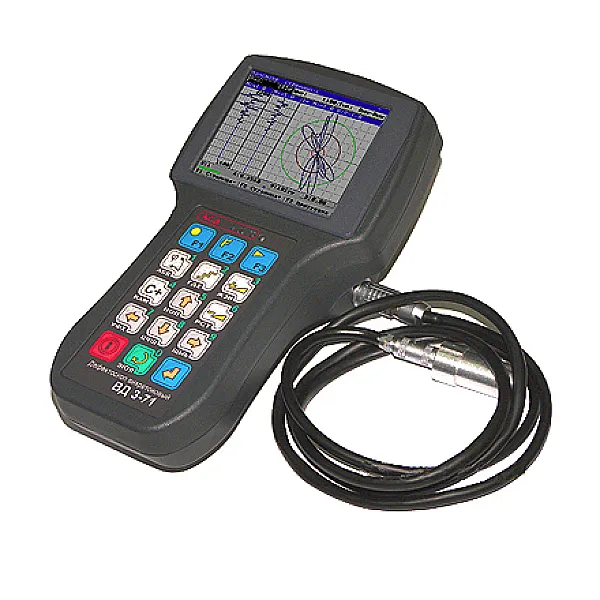

Вихретоковый дефектоскоп ВД3-71

Вихретоковый дефектоскоп ВД3-71

Производитель: Россия
Серия: ВД
Модель: ВД3-71 НК-IVY
Описание: Вихретоковый прибор для обнаружения трещин на поверхности металла

Гарантия на вихретоковый дефектоскоп ВД3-71: 1 год.Сертификаты на вихретоковый дефектоскоп ВД3-71:

- Сертификат о внесении в Государственный реестр средств измерений РФ вихретокового дефектоскопа ВД3-71.
- Свидетельство о регистрации в Реестре средств измерений, допущенных к применению в ОАО «РЖД»

Назначение вихретокового дефектоскопа ВД3-71:

Дефектоскоп вихретоковый ВД 3-71 относится к средствам контроля и оценки дефектов и предназначен для ручного контроля вихретоковым методом на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.), в том числе для:
- контроля отдельных отрезков несущих конструкций;
- контроля балок, трубопроводов, труб различного диаметра, стержней, полосок, кабелей в оболочках;
- контроля деталей авиационной техники;
- контроля железнодорожных колёс и рельсов.

Дефектоскоп ВД3-71 может применяться для контроля продукции при ее производстве и в процессе эксплуатации службами неразрушающего контроля и лабораториями предприятий, обеспечивающими контроль качества продукции.

Вихретоковый дефектоскоп ВД 3-71 обеспечивает возможность обнаружения поверхностных и подповерхностных дефектов протяженностью не менее 2 мм в деталях из металлов и сплавов, в том числе ферромагнитных, с относительной магнитной проницаемостью более 1 и электропроводностью от 1*106 до 6 *107 См/м.

Вихретоковый дефектоскоп ВД3-71 предусматривает возможность подключения вихретоковых преобразователей различной конструкции:

1. дифференциальный ВТП, включение по схеме моста
2. абсолютный ВТП трансформаторного типа
3. дифференциальный ВТП, включение по схеме моста
4. дифференциальный ВТП, трансформаторного типа, с заземлённой средней точкой
5. абсолютный ВТП 6. дифференциальный ВТП, трансформаторного типа

Порог чувствительности дефектоскопа на искусственных дефектах типа "пропил" в стандартном образце: протяженность - 2 мм; глубина - 0,1 мм; ширина - 0,1 мм.

Дефектоскоп ВД3-71 при обработке результатов контроля имеет следующие возможности:
- вращение сигнала (диапазон поворота сигнала от 0° до 360° с шагом 1°, 10°, 100°);
- фильтрация сигнала (существует 5 видов фильтров: низкочастотный, высокочастотный, полосовой, дифференциальный, усредняющий);
- создание смесей двух каналов (для смешивания оператор может выбрать один из 5-ти алгоритмов: суммирование, вычитание, суммирование с инверсией по горизонтали, суммирование с инверсией по вертикали и произведение).

Вихретоковый дефектоскоп ВД 3-71 отображает вихретоковый сигнал в следующих представлениях:
- векторное изображение: при этом в зоне отображается прямая линия (вектор), один её конец- центр, второй указывает на текущее значение сигнала;
- в комплексной плоскости: позволяет выделять дефекты на фоне помех путем анализа формы годографа сигнала.

Отличительные особенности вихретокового дефектоскопа ВД3-71:

• Работа с ВТП различного типа;
• Многочастотный (до 2-х частот) контроль;
• Отображение сигнала в комплексной плоскости (годограф сигнала), отображение вектора сигнала, временная развертка проекций сигнала;
• 5 алгоритмов формирования «смеси» сигналов по двум каналам;
• Управление фазой отображаемого сигнала;
• Автоматическое измерение амплитуды и фазы сигналов;
• Оценка величины дефекта (в миллиметрах, % от толщины стенки и пр.) в соответствии с выбранной либо построенной калибровочной кривой;
• Цифровая фильтрация, 5 типов фильтров: НЧ, ВЧ, Полосовой, Дифференциальный, Усредняющий;
• Интеллектуальное масштабирование сигнала
• Запоминание и хранение до 10 результатов контроля в зависимости от времени контроля;
• Запоминание и хранение до 100 настроек дефектоскопа в памяти;
• Сохранение и документирование результатов, связь с ПЭВМ через порт USB;
• Световая и звуковая сигнализация дефекта, возможность подключения наушников;
• Цветной TFT-дисплей
• Эргономичный корпус;
• Встроенное  аккумуляторное питание, зарядное устройство с режимом «быстрый заряд» в комплекте поставки;
• Время установления рабочего режима дефектоскопа - не более 1 мин.
• Время непрерывной работы дефектоскопа с полностью заряженной аккумуляторной батареей - не менее 8 часов.
• Электрическое питание дефектоскопа осуществляется от встроенной аккумуляторной батареи номинальным напряжением 12 В и емкостью 2500 мА/час.
