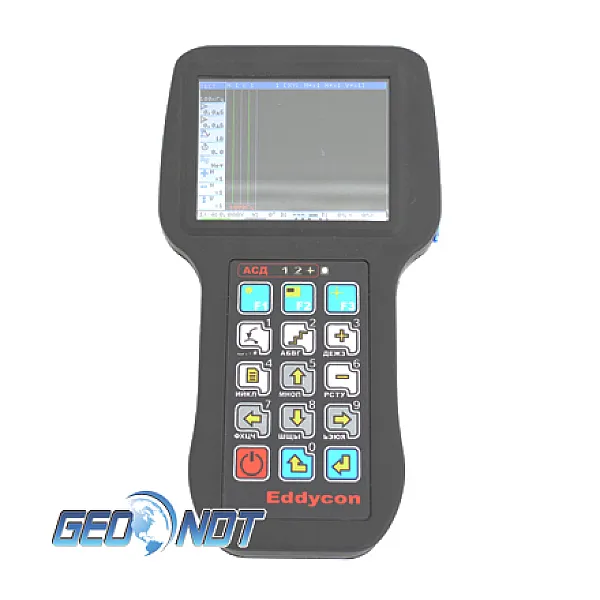

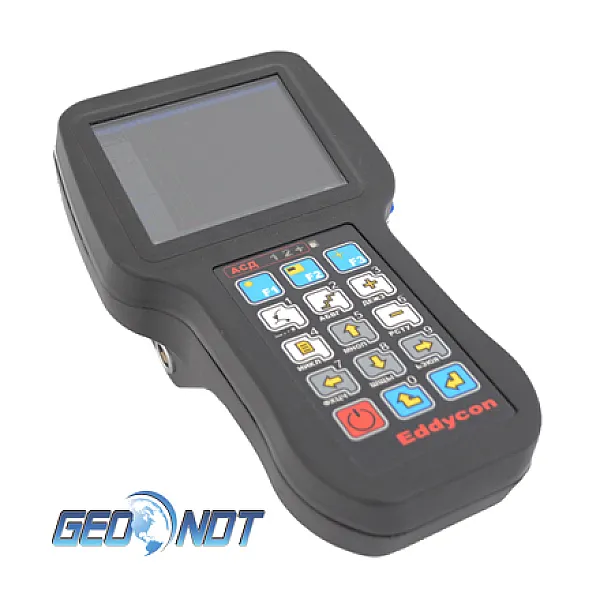

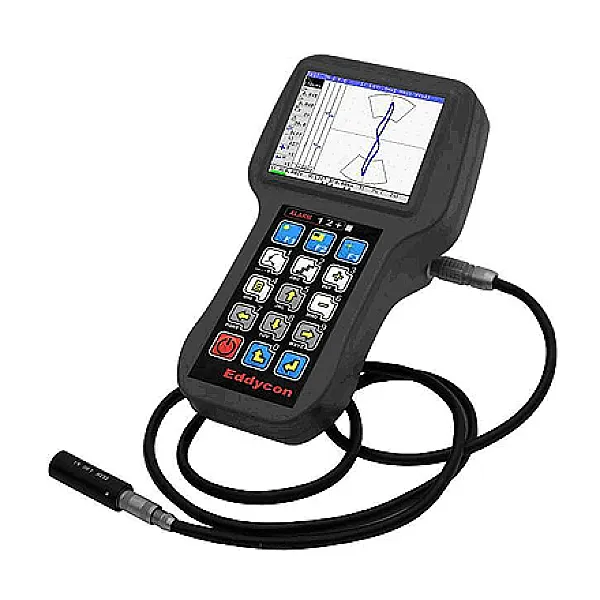

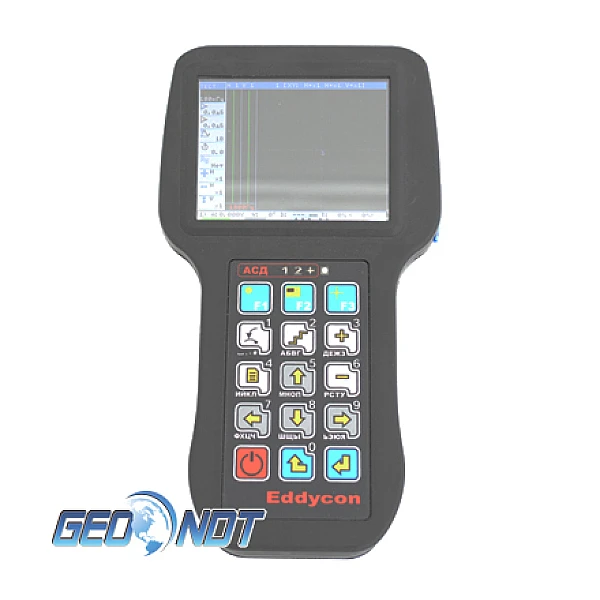

Вихретоковый дефектоскоп ВД3-81

Вихретоковый дефектоскоп ВД3-81

Производитель: Россия
Серия: ВД
Модель: ВД3-81
Описание: вихретоковый дефектоскоп для обнаружения трещин на поверхности металла

Гарантия на вихретоковый дефектоскоп ВД3-81: 1 год.

Назначение вихретокового дефектоскопа ВД3-81:

Дефектоскоп вихретоковый ВД3-81 Eddycon относится к средствам контроля и оценки дефектов и предназначен для ручного контроля вихретоковым методом на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.).

ДЕФЕКТОСКОП ВД3-81 ПРИМЕНЯЕТСЯ В СЛЕДУЮЩИХ ОТРАСЛЯХ ПРОМЫШЛЕННОСТИ:

• АВИАЦИОННАЯ:контроль деталей авиационной техники (диски колес, обшивка, лопатки турбин, многослойные конструкции, различного рода отверстия и т.д. );
• ЖЕЛЕЗНОДОРОЖНЫЙ ТРАНСПОРТ: контроль железнодорожных деталей и узлов вагонов (детали колесной пары и буксового узла, тележек грузовых, рефрижераторных и пассажирских вагонов, автосцепного устройства и т.д.);
• НЕФТЕГАЗОВАЯ: контроль трубопроводов, лопаток турбин ГРС, сосудов под давлением и т.д.;
• ХИМИЧЕСКАЯ: контроль трубопроводов, промышленных резервуаров и т.д.;
• ЭНЕРГЕТИЧЕСКАЯ: контроль труб парогенераторов внутренними проходными ВТП, контроль коллекторов и т.д.;
• МАШИНОСТРОИТЕЛЬНАЯ: контроль прутков, проволоки, металлоконструкций, прокатных валков, листового метала, и т.д.

Преимущества дефектоскопа ВД3-81:

• Возможность отстройки от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля;
• сохранение в памяти дефектоскопа большого количества настроек и результатов контроля;
• специализированному программному обеспечению;
• режим двусторонней связи с ПК через USB порт (для ввода в ПК информации из памяти дефектоскопа и возможности распечатки этой информации на принтере, а также для загрузки программ настроек из ПК в память дефектоскопа);
• возможность условной оценки глубины дефекта;
• световая и звуковая сигнализация дефекта;
• простота в работе благодаря интуитивно-понятному интерфейсу;
• малые массогабаритные показатели.

Отличительные особенности дефектоскопа ВД3-81 EDDYCON

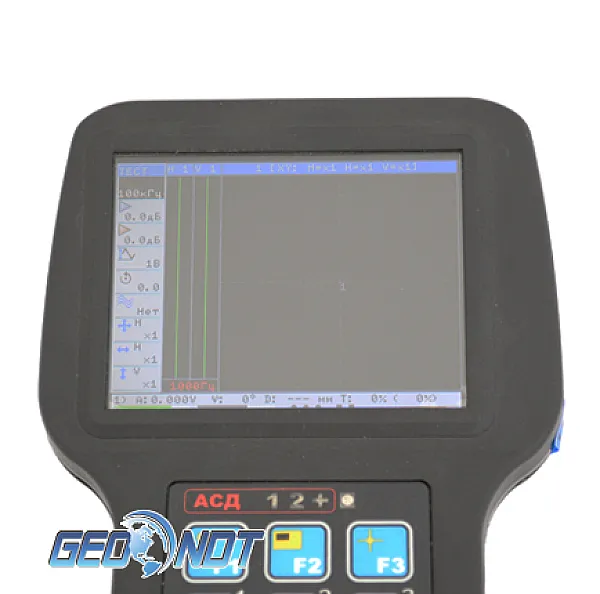

• цветной высококонтрастный TFT дисплей;
• система АСД: 4 трехцветных светодиода, звуковая сигнализация;
• возможность работы в двухчастотном режиме;
• упрощенная процедура калибровки прибора на стандартных образцах;
• возможность подключения датчика пути и сканера вихретокового ротационного;
• возможность быстрого измерения отношения сигнал/шум;
• поддержка USB;
• низкотемпературное исполнение прибора (от - 30 °С).

Вихретоковый дефектоскоп ВД3-81 EDDYCON обладает следующими функциями:

• Возможность выявления дефектов глубиной - от 0,1 мм и раскрытием - от 0,002 мм;
• диапазон установки рабочих частот составляет - от 50 Гц до 12 МГц;
• напряжения выхода генератора (удвоенная амплитуда) - от 0,5 В до 6 В;
• диапазон регулируемого коэффициента усиления - 30 дБ;
• диапазон регулируемого коэффициента предусиления - 40 дБ;
• изменение фазы сигнала (диапазон вращения сигнала от 0° до 360° с шагом 0,1˚, 1°, 10°);
• частота выборок - до 8кГц;
• цифровая фильтрация сигнала (5 видов фильтров: низких частот, высоких частот, полосовой, дифференциальный, усредняющий);
• отображение вихретокового сигнала: а) комплексная плоскость - позволяет выделять дефекты на фоне помех путем анализа формы сигнала; б) создание смесей двух каналов, может применяется для подавления мешающих факторов и уменьшения их влияния на результаты контроля (для смешивания оператор может выбрать один из 5-ти алгоритмов: суммирование, вычитание, суммирование с инверсией по горизонтали, суммирование с инверсией по вертикали и произведение).
• два режима работы прибора: день - применяется при работе в слабоосвещенных местах с недостаточной видимостью; ночь - применяется при работе в местах с ярким освещением, для увеличения контрастности дисплея;
• время установления рабочего режима дефектоскопа - не более одной минуты;
• функция автоочистки экрана (регулируемое время очистки экрана через 0,1 с; 0,5 с; 1 с; 2 с; 3 с; 4 с);
• встроенные часы и календарь;
• подсветка экрана и регулировка яркости экрана;
• контроль перегрузки входного тракта;
• контроль степени разряда аккумулятора;
• возможность подключения и работы с ВТП следующего типа:
  - дифференциальный ВТП;
  - дифференциальный ВТП, включенный по схеме моста;
  - дифференциальный ВТП, трансформаторного типа, с заземлённой средней точкой;
  - дифференциальный ВТП, трансформаторного типа;
  - абсолютный (параметрический) ВТП;
  - абсолютный ВТП трансформаторного типа.

• возможность подключения сканера вихретокового ротационного, для контроля отверстий и специализированных сканеров;
• дружественный мультиязычный интерфейс;
• время непрерывной работы дефектоскопа с полностью заряженной аккумуляторной батареей -  не менее 5,5 часов;
• полный средний срок службы не менее 10 лет;
• электрическое питание дефектоскопа осуществляется от встроенной аккумуляторной батареи номинальным напряжением 12 В и номинальной емкостью 2700 мА×час;
• масса дефектоскопа с аккумуляторной батареей - не более 0,8 кг;
• габаритные размеры дефектоскопа не более 188 мм ´107 мм ´ 78 мм.

Применение дефектоскопа ВД3-81:

• Контроль болтовых отверстий при помощи сканера вихретокового ротационного. Круговая развертка позволяет дефектоскописту определить местоположение дефекта в отверстии.
• Контроль литья. Использование специализированных преобразователей ПН-12-МДФ 01 и ПН-09-МДФ 01 в защитных корпусах в комплексе с  блоком АСД и цифровой обработкой сигналов позволит отстроиться от мешающих факторов, таких как шероховатость, краевой эффект, отрыв ВТП от поверхности объекта контроля и др.
• Контроль трубопроводов различного назначения. Проведение основного либо подтверждающего контроля тела труб с применением дефектоскопа ВД3-81 Eddycon позволит оценить степень повреждения трубы и ее пригодность к дальнейшей эксплуатации.

Программное обеспечение дефектоскопа

Специализированное программное обеспечение для обработки результатов контроля универсального вихретокового дефектоскопа ВД3-81 Eddycon служит для формирования и распечатки отчетов. Данная программа предусматривает работу с сохраненными данными на персональном компьютере.

Основными преимуществами использования программы являются:

• Интуитивно понятный интерфейс;
• Удобный просмотр результатов контроля для каждой из частот (Частота №1, Частота №2 и Смесь);
• Возможность создания и хранения электронных отчетов.
• выдача данных по обнаруженному дефекту, а именно:
  -координата расположения дефекта на дефектограмме;
  -амплитуда и фаза сигнала;
  -глубина дефекта.

Сформированный электронный отчет содержит все основные данные о проведенном контроле, а именно:

• Информацию об организации, подразделении НК и дефектоскописте, проводившем контроль;
• наименование объекта контроля;
• все параметры настройки дефектоскопа на момент проведения контроля;
• параметры сигнала от дефекта (амплитуда, фаза, глубина дефекта);
• сигнал от дефекта в комплексной плоскости и на ленточных диаграммах;
• дата проведения контроля

*Внимание! Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.
