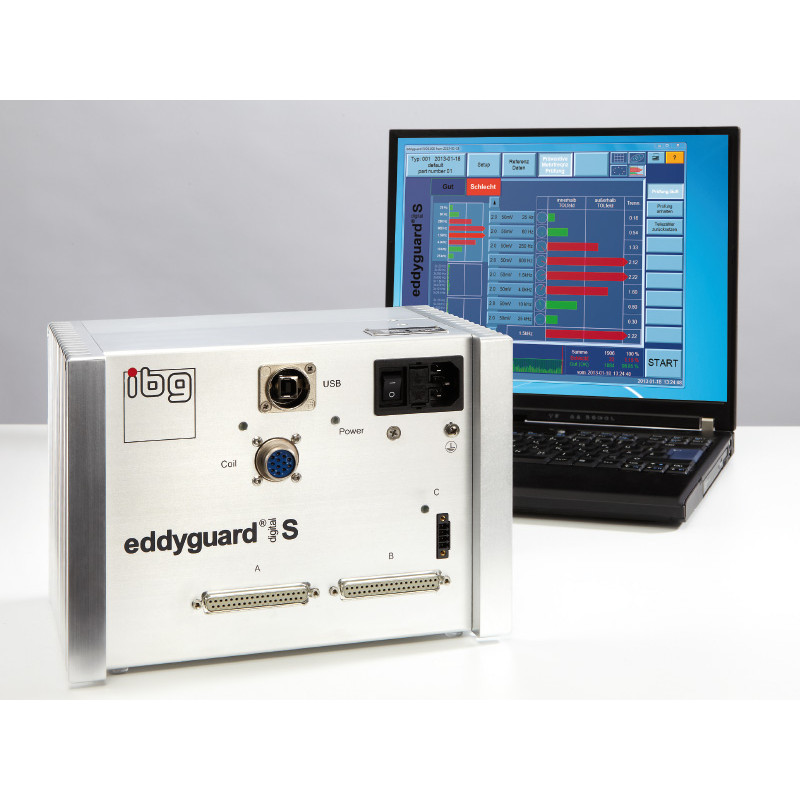

Вихретоковый прибор eddyguard S
Цифровой прибор с применением превентивной многочастотной технологии (PMFT) для одноканального вихретокового неразрушающего контроля.
Контроль таких свойств материала, как твердость, глубина упрочненного слоя, структура, прочность на растяжение, прохождение термической обработки и наличие примесей.
Контроль металлических комплектующих, серийно выпускаемых деталей и заготовок
Прибор eddyguard S отличается компактным дизайном и концентрацией на одноканальных применениях с одной катушкой. Настройка осуществляется с помощью ПК или ноутбука (не входит в комплект) через USB-порт. После завершения настройки eddyguard S может быть отключен от ПК/ноутбука.
Цифровая обработка измерительного сигнала специальными процессорами сразу после предварительного усилителя гарантирует высокую стабильность результатов контроля.
Преимущества приборов ibg
- Повышенная чувствительность вихретокового метода при сравнительном подходе по сравнению с абсолютным подходом при выявлении дефектов в поверхностном слое изделия.
- Уменьшение процента ошибочного брака деталей без потери возможности распознавать реальные дефекты.
- Настройка в течение нескольких минут. Достаточно провести сканирование необходимого количества деталей без дефектов и можно начинать процесс контроля.
Катушки
Во время записи данных о материале с ПК/ноутбука eddyguard автоматически генерирует эллиптические поля допусков, рассчитываемые для надежного контроля. В функционал контроля структуры интегрирован редактор полей допусков. Квалифицированный оператор может изменить форму зон на прямоугольник или эллипс, уменьшить или расширить их, повернуть или переместить и т. д.
Анализ гармоник iSHA
Восемь частот контроля основной волны плюс две гармоники (со 2-й по 9-ю на выбор) для каждой из восьми частот контроля могут быть использованы без увеличения времени тестирования. Стандартная настройка – это оценка 3-й и 5-й гармоник на каждой из восьми фундаментальных волн.
Типы деталей
В памяти прибора могут быть сохранены со всеми настройками и справочными данными и переключены вручную или через ПЛК для автоматизированных процессов максимум 20 типов деталей при контроле структуры.
Хранение и передача данных
Типы деталей и настройки прибора хранятся на ПК/ноутбуке и могут быть дополнительно сохранены, например, на USB-накопителе.
Отображение (только с подключенным ПК/ноутбуком)
Результаты контроля могут быть представлены в виде гистограммы, одного или нескольких эллипсов.
Запуск контроля
Возможен вручную на ПК/ноутбуке, с помощью ПЛК или дополнительной кнопки запуска. Существует функция автоматического запуска, которая обнаруживает деталь в катушке и активирует контроль немедленно или после регулируемого времени задержки.
Скорость контроля
Высокая скорость контроля (миллисекунды). При использовании восьми частот контроля, скорость цикла достигает до 7 деталей в секунду с кольцевыми катушками и 25 деталей с зондами со стандартными настройками.
Автоматизация без ПЛК
Прямое управление сортировочными устройствами, системами маркировки или индикаторными лампами возможно с помощью внешнего источника напряжения 24 В постоянного тока, что обеспечивает недорогое решение для небольших автоматизированных систем без дополнительного ПЛК.
Управление/настройка
Эксплуатация возможна с помощью поставляемого операционного программного обеспечения ibg, устанавливаемого на ПК/ноутбук заказчика. Системные требования: USB 2.0 и операционная система MS Windows 7 (32 или 64 разрядная версия) или Windows XP (32 разрядная версия).
Справка
Программное обеспечение для ПК/ноутбука имеет контекстно-зависимую функцию справочной информации на экране устройства, что практически исключает необходимость заглядывать в руководство пользователя.
Языки
Программное обеспечение для ПК/ноутбука может поддерживать следующие языки: русский, немецкий, английский, испанский, французский, итальянский, чешский, польский, португальский, китайский, венгерский, японский, корейский. Другие языки – в качестве опции.
Размеры (ш x в x г) / вес
239 x 165 x 169 мм / 4 кг
Способы подключения
• Порты ввода-вывода
Для подключения ПЛК имеется визуально скрытый интерфейс с 32 входами и 32 выходами.
• USB 2.0 Для подключения к ПК/ноутбуку заказчика.
Корпус
• Устанавливается на рейку TH35 в соответствии с DIN EN 60715.
• Полностью герметичен, подходит для производственных условий.
Сеть: 100-240 В, 50/60 Гц.
Относительная влажность: макс. 85%, без конденсации.
