Мобильный лазерный сканер FJD TRION P1

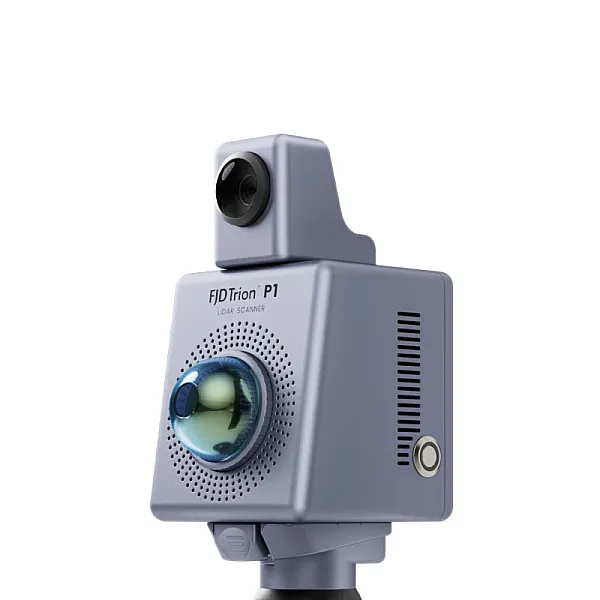

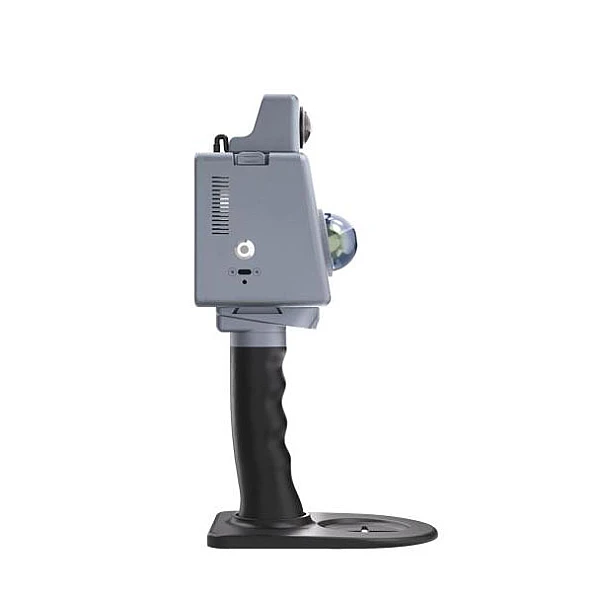

FJD Trion P1 - это новый компактный мобильный лазерный сканер от компании FJDynamics, принцип его работы основан на технологии SLAM. Он работает по принципу одновременного определения своего место положения и дополнения карты (облака) окружающего пространства, простыми словами сканер каждый момент времени сканирует окружающее пространство вокруг себя и слой за слоем дополняет облако точек на всем пути. В FJD Trion P1 имеется инерциальная система (IMU), которая помогает сканеру определять свое местоположение в пространстве.В стандартный комплект сканер FJD Trion P1 входит камера 180° и разрешением 12 Мп, отдельно можно купить веху с GNSS приемником и получать мобильную сканирующую систему.
Особенности:
- 200 000 точек в секунду;
- точность 1 см;
- камера 12 Мп;
- дальность 40 м;
- облако точек в режиме реального времени;
- геопривязка;
- легкий и портативный;
- встроенный аккумулятор емкостью 6600 мАч.
Где применяют сканер FJD Trion S1
В помещении, на улице и под землей:
- съемка зданий и сооружений;
- создание поэтажных планов;
- для экспертизы зданий и сооружений;
- съемка прилегающих территорий для благоустройства;
- топография;
- съемка промышленных объектов;
- подсчет объемов складов и сыпучих материалов;
- съемка котлованов;

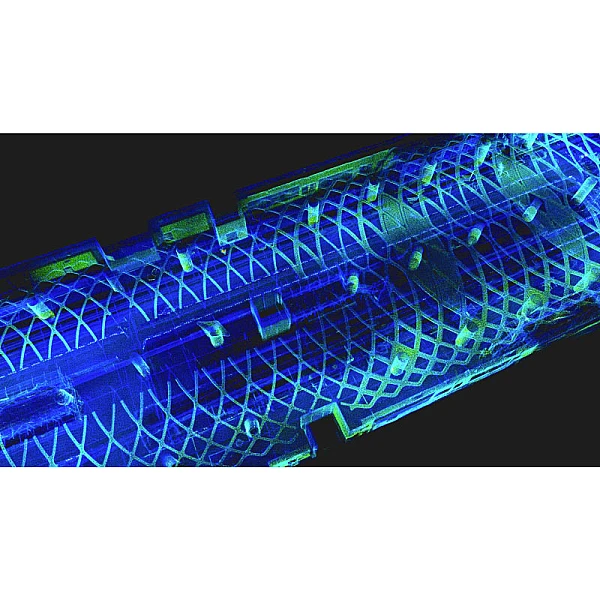

- съемка подземных и наземных выработок.
Использование SLAM технологии позволяет отображать облако точек в режиме реального времени на смартфоне.

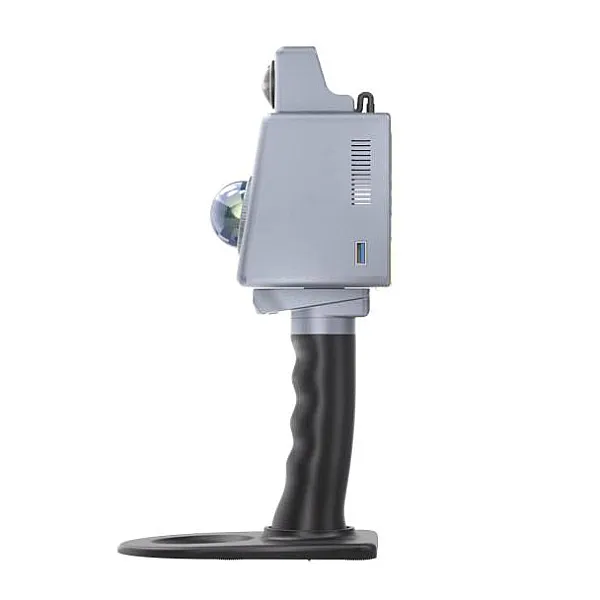

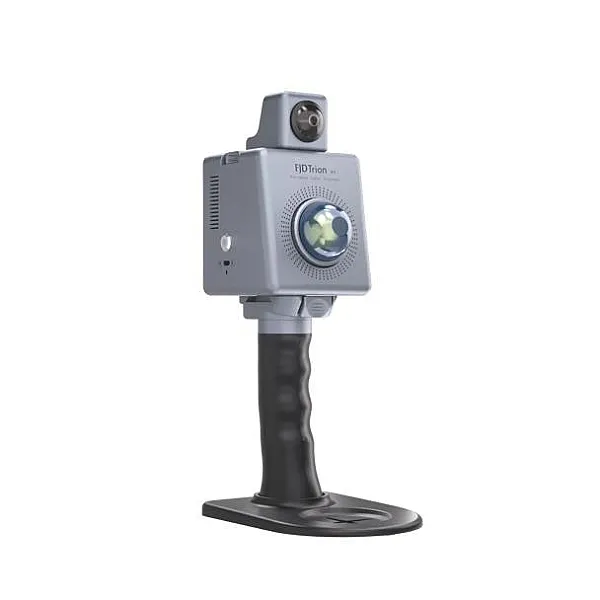

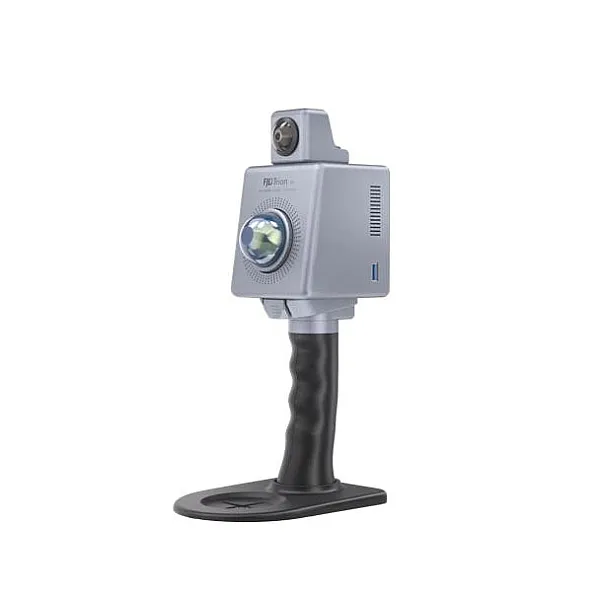

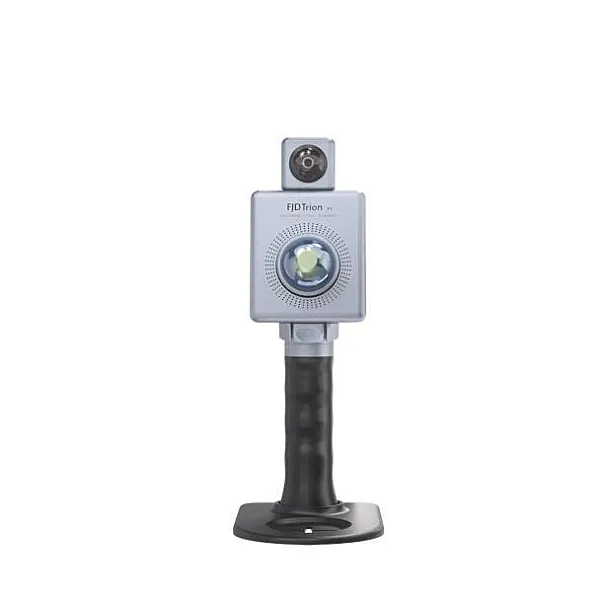

Лидар и все системы управления находятся в одном корпусе, что делает Trion P1 самым легким и компактным мобильным сканером в свой линейке. Весит сканер 1 кг и легко помещается в ручную кладь.
Встроенный аккумулятор емкостью 6600 мАч обеспечивает бесперебойную работу сканера в течение 4-х часов, но даже если он сядет, можно подключить powerbank и продолжить работу.
На смартфон устанавливается программное обеспечение для управления сканером FJD Trion Scan, оно позволяет:
- отображать файлы проектов, объем памяти, время автономной работы;
- визуализирует облако точек в режиме реального времени;
- отслеживать состояние GNSS приемника;
- управляет файлами и импортировать их.

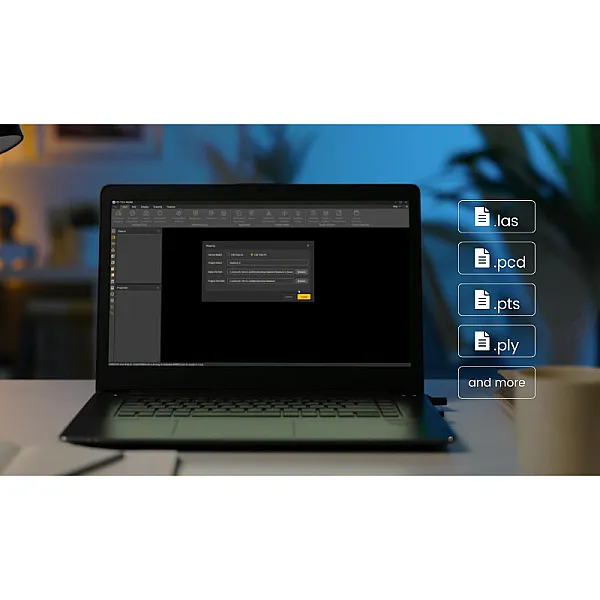

Программное обеспечение FJD Trion Model - это профессиональный инструмент для обработки данных лазерного сканирования, с ее помощью вы можете делать:
- регистрировать (сшивать) облака;
- чистить облако (удалять ненужные объекты и участки);
- "сажать" облако точек по маркам в нужную систему координат;
- делать разрезы и сечения;
- обводить контур по сечению и выгружать в DXF;
- выполнять подсчет объемов;

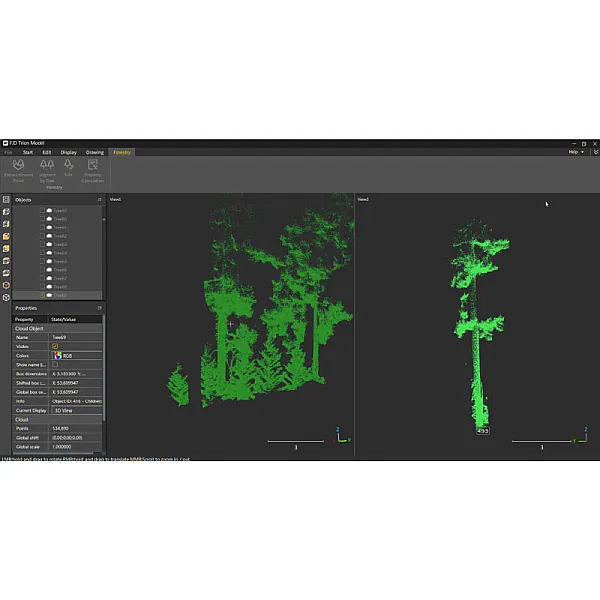

- выполнять автоматическое распознавание деревьев и вычислять показатели лесного массива, таких как биомасса и объем ствола;
- импортировать данные в форматах: LAS, e57.
- веха с GNSS приемником- рюкзак FJD Trion с GNSS приемником V1 позволяет получить облако точек в системе координат с точностью 1,5 см. Работает в режиме RTK
| Дальность сканирования | 40 м |
| Точность измерений | 1 см |
| Скорость сканирования | 200 000 точек в секунду |
|
Класс лазера |
Класс 1 (λ=905 нм) |
| Угол поля зрения | 360° х 59° |
| Обработка |
в режиме реального времени |
|
Встроенная память |
512 Гб |
| Класс защиты | IP54 |
| Емкость аккумулятора | встроенный 6600 мАч (можно питать от Power Bank) |
| Передача данных | Type-C,USB-3.0 |
| Вес сканера | 1 кг с камерой и аккумулятором |
| Размеры | 160 х 120 х 270 мм |
- лазерный сканер – 1 шт.;
- камера – 1 шт.;
- подставка для геопривязки – 1 шт.;
- зарядное устройство – 1 шт.;
- транспортировочный кейс - 1 шт.;
- программное обеспечение для управления сканером FJD Trion Scan - 1 шт.;
- программное обеспечение для обработки облаков FJD Trion Model - 1 шт.
