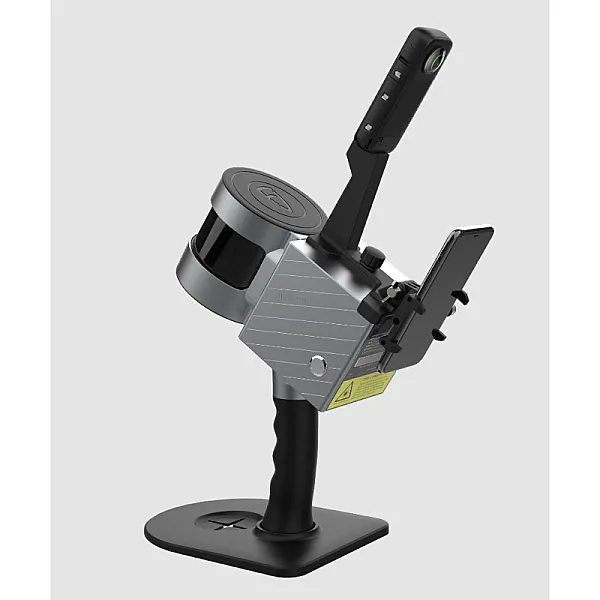

Мобильный лазерный сканер FJD TRION S1

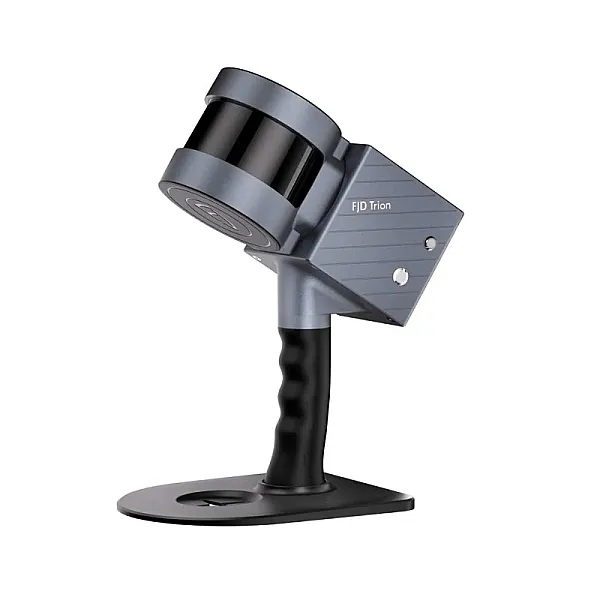

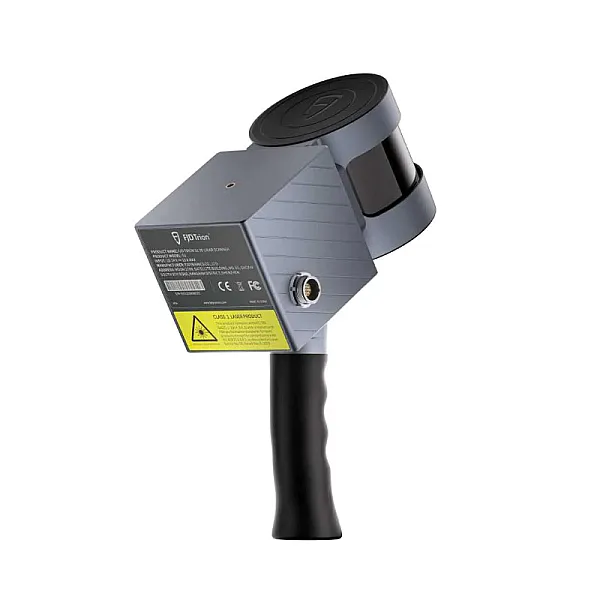

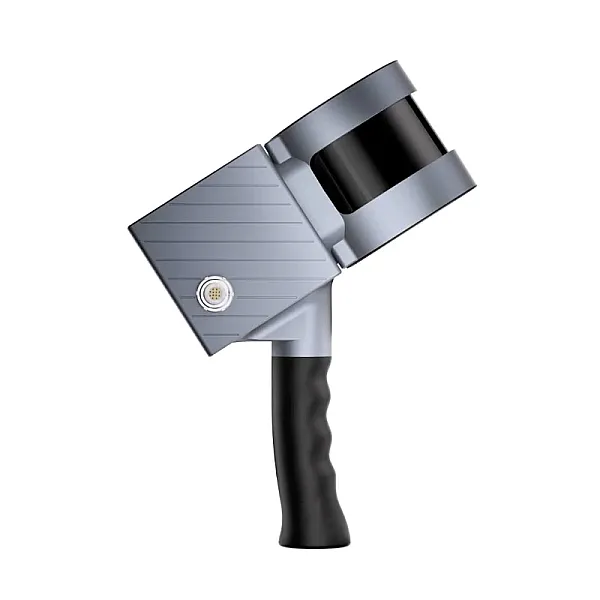

FJD Trion S1 - представляет собой мобильный лазерный сканер, работающий по технологии SLAM. Он работает по принципу одновременного определения своего место положения и дополнения карты (облака) окружающего пространства, простыми словами сканер каждый момент времени сканирует окружающее пространство вокруг себя и слой за слоем дополняет облако точек на всем пути. В FJD Trion S1 имеется инерциальная система (IMU), которая помогает сканеру определять свое местоположение в пространстве.Особенности:
- 320 000 точек в секунду;
- точность 1 см;
- 16 канальный лидар;
- дальность 120 м;
- облако точек в режиме реального времени;
- геопривязка;
- легкий и портативный;
- два аккумулятора емкостью 9120 мАч каждый с возможностью горячей замены.
Где применяют сканер FJD Trion S1
В помещении, на улице и под землей:
- съемка зданий и сооружений;
- создание поэтажных планов;
- съемка зданий и сооружений для экспертизы;
- съемка прилегающих территорий для благоустройства;
- топография;
- съемка промышленных территорий;
- подсчет объемов складов сыпучих материалов;
- маркшейдерский замеры;
- съемка подземных и наземных выработок.

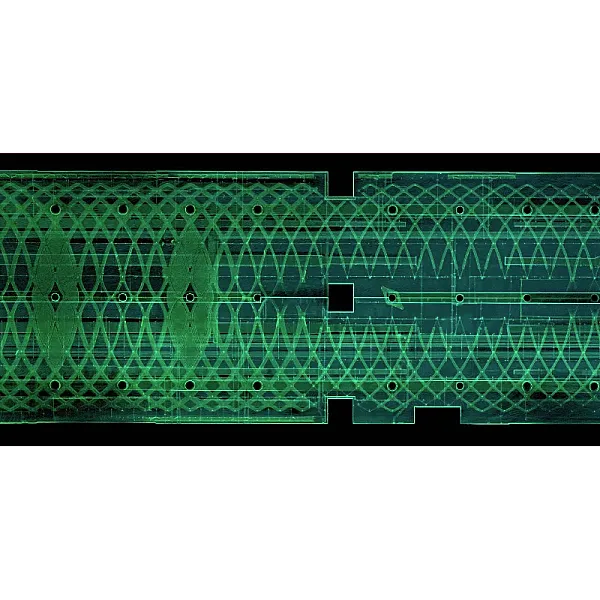

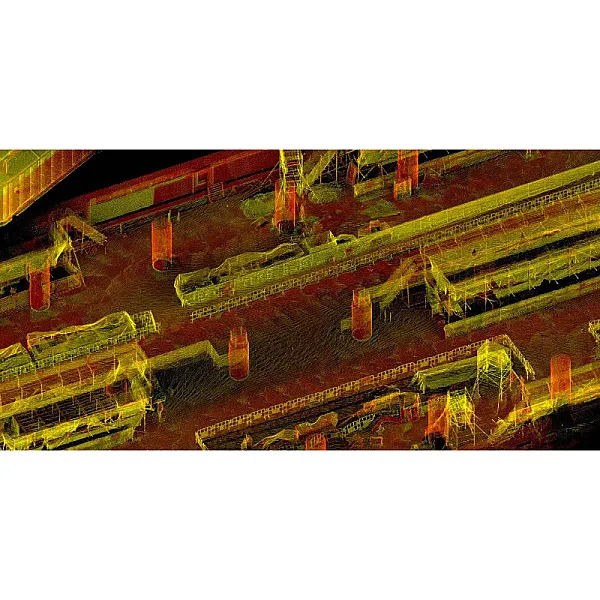

Использование SLAM технологии позволяет отображать облако точек в режиме реального времени на смартфоне.
Благодаря современному лидару сканер Trion S1 позволяет выполнять точные 3D-измерения различных объектов на расстоянии до 120 метров. Угол обзора по вертикали 360°, по горизонтали 270°.

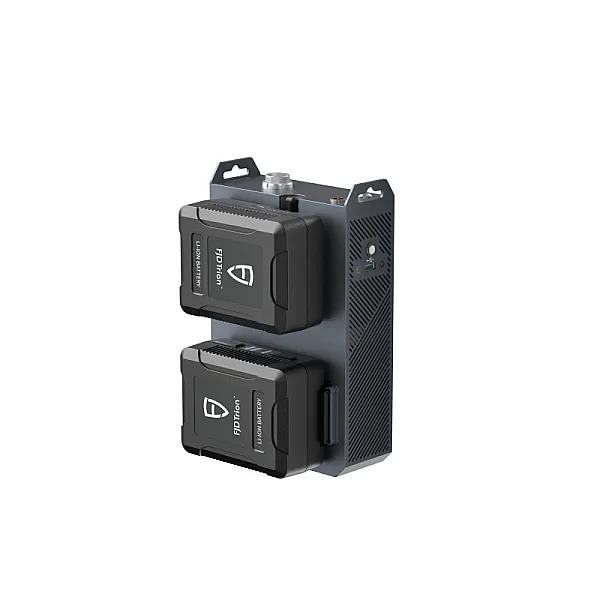

Два аккумулятора с возможностью горячей замены обеспечивает бесперебойную работу сканера в течении 8 часов.
Легкий и компактный прибор, его можно переносить, как в кейсе, так и в рюкзаке. Он легко помещается в ручную кладь.

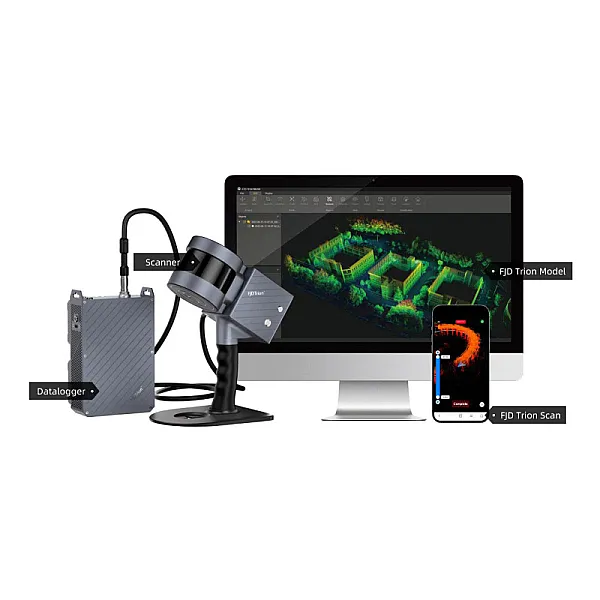

На смартфон устанавливается программное обеспечение для управления сканером FJD Trion Scan, оно позволяет:
- отображать файлы проектов, объем памяти, время автономной работы;
- визуализирует облако точек в режиме реального времени;
- отслеживать состояние GNSS приемника;
- управляет файлами и импортировать их.
Программное обеспечение FJD Trion Model - это профессиональный инструмент для обработки данных лазерного сканирования, с ее помощью вы можете делать:
- регистрировать (сшивать) облака;
- чистить облако (удалять ненужные объекты и участки);
- "сажать" облако точек по маркам в нужную систему координат;
- делать разрезы и сечения;
- обводить контур по сечению и выгружать в DXF;
- выполнять подсчет объемов;
- выполнять автоматическое распознавание деревьев и вычислять показатели лесного массива, таких как биомасса и объем ствола;
- импортировать данные в форматах: LAS, e57.
- камера 360 - камера FJD Trion делает качественные цветные панорамы и позволяет раскрашивать облако точек по ним;

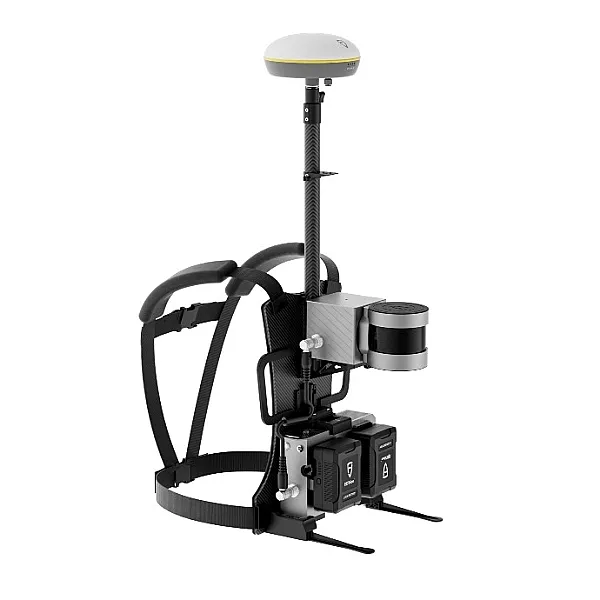

- рюкзак - рюкзак FJD Trion с GNSS приемником V1 позволяет получить облако точек в системе координат с точностью 1,5 см. Работает в режиме RTK;

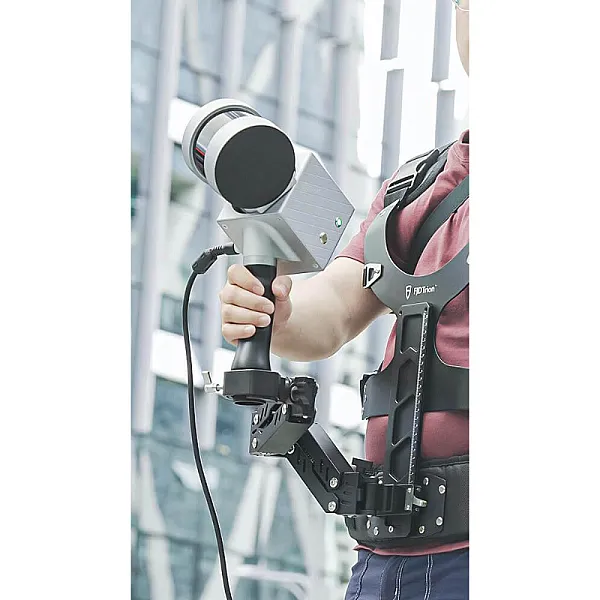

- стабилизационный жилет - он снижает нагрузку на оператора, помогает вести съемку в движении, свободно перемещаться со сканером, уменьшает колебания, в результате чего облако точек получается более качественным.
| Дальность сканирования | 120 м |
| Точность измерений | 1 см |
| Скорость сканирования | 320 000 точек в секунду |
| Лидар | 16 каналов |
|
Класс лазера |
Класс 1 (λ=905 нм) |
| Угол поля зрения | 360° х 270° |
|
Вертикальное угловое разрешение |
2° |
|
Горизонтальное угловое разрешение |
0.36° |
| Обработка |
в режиме реального времени |
|
Встроенная память |
512 Гб |
| Класс защиты |
сканера: IP65 блока управления: IP54 |
| Емкость аккумулятора | 9120 мАч * 2 |
| Вес сканера | 1,8 кг |
|
Вес блока управления |
2,2 кг |

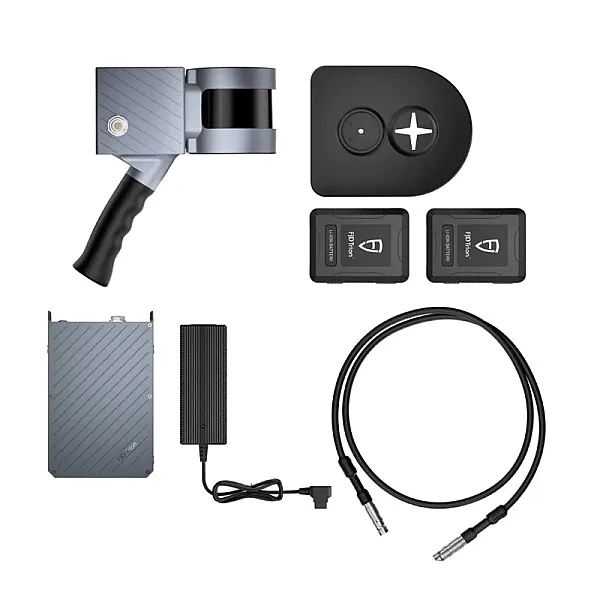

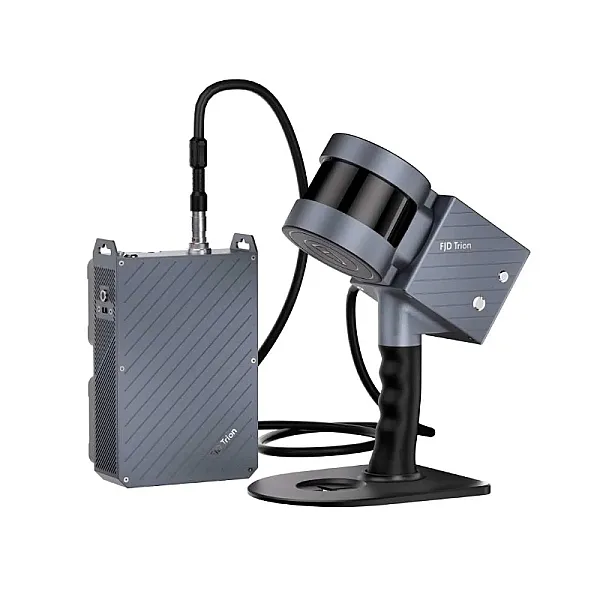

- лазерный сканер – 1 шт.;

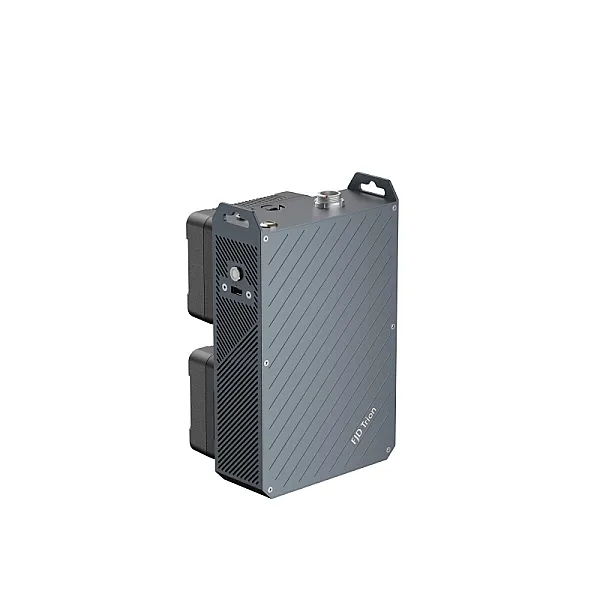

- блок управления – 1 шт.;

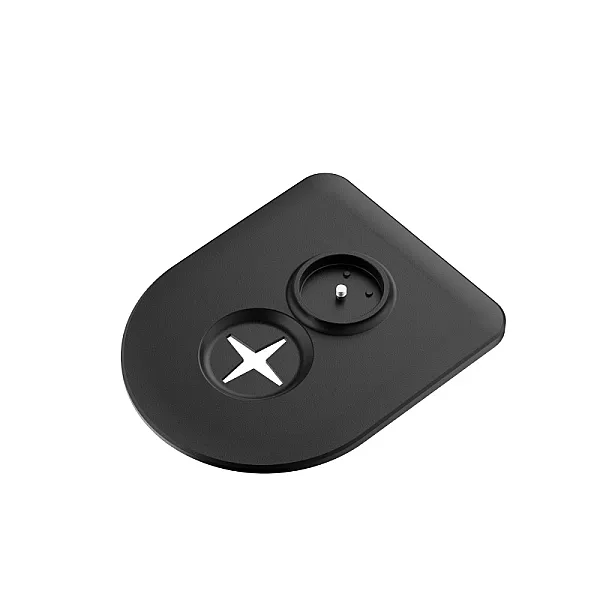

- подставка для геопривязки – 1 шт.;
- плечевой ремень – 1 шт.;
- основной кабель – 1шт.;
- аккумулятор – 2 шт.;
- зарядное устройство – 1 шт.;

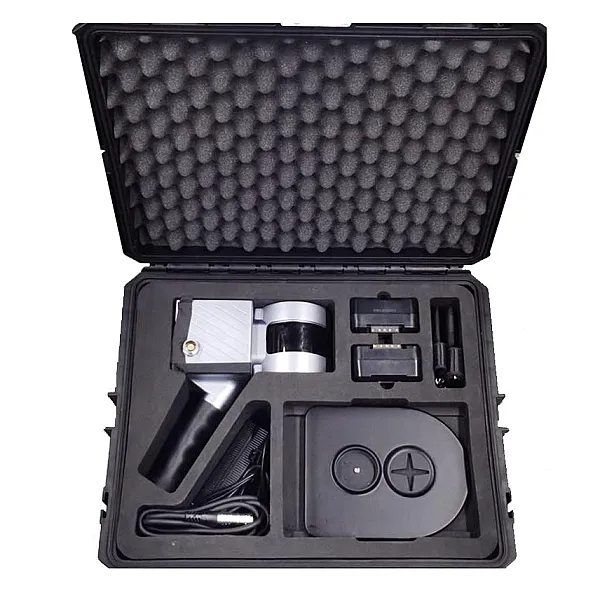

- транспортировочный кейс – 1 шт.;
- программное обеспечение для управления сканером FJD Trion Scan – 1 шт.;
- программное обеспечение для обработки облаков FJD Trion Model – 1 шт.
