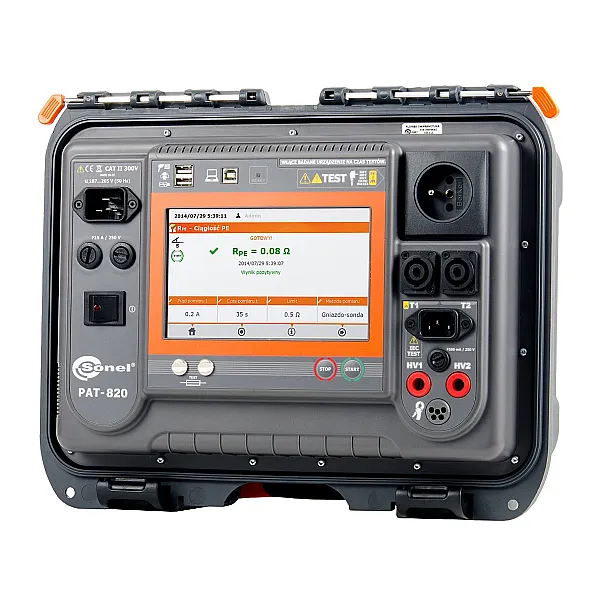

PAT-820 — система контроля токов утечки и параметров безопасности электрических приборов

PAT-820 — система контроля токов утечки и параметров безопасности электрических приборов

Функциональные возможности:

• измерение напряжения L-N и частоты сети;
• измерение активной P и полной S мощностей, коэффициента мощности PF и тока;
• измерение сопротивления изоляции напряжением: 100В, 250В и 500В;
• измерение сопротивления (целостности) защитного проводника синусоидальными токами: 200мА, 10А и 25А;
• измерения токов утечки:
• замещения ISB – измерение малым напряжением 25В…50В с сопротивлением измерительной цепи 2кОм;
• прикосновения I_T;
• в защитном проводнике IPE;
• дифференциальный ΔI_УТ – ограниченный разностью токов между L и N.
• измерение параметров УЗО (RCD);
• тест сетевого провода IEC – проверка отсутствия обрыва и КЗ между жилами, а также соответствия фазировки L-L и N-N в присоединение сетевого кабеля;
• FLASH Test – проверка прочности изоляции напряжением 1500В или 3000В;
• программируемый автоматический режим измерения;
• сохранение результатов в память и передача данных на ПК;
• совместим с ПО «SONEL Reader».

Назначение и область применения:

PAT-820 – цифровой измеритель, предназначен для диагностики и анализа электробезопасности электрооборудования, применяемого как в промышленной индустрии (токарные, фрезерные станки и т.д.), так и в бытовых условиях (стиральные, посудомоечные машины).

Уникальность PAT-820 заключается в том, что в отличие от измеряемых параметров электробезопасности, таких как сопротивление изоляции, сопротивления защитных проводников, параметров устройств дифференциального отключения (RCD), различных видов токов утечки используемого оборудования, есть функция FlashTest (проверка прочности изоляции), что позволяет заблаговременно предупредить аварийные ситуации, а также причинение вреда здоровью Пользователю электрооборудования.
