Рефлектометр РИ-10М1 СТРИЖ
Импульсный рефлектометр РИ-10М1 – это одноканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар).
Назначение РИ-10М1 СТРИЖ:
РИ-10М1 предназначен для проведения следующих типов измерений на симметричных и несимметричных кабелях:
- измерение длин кабелей;
- измерение расстояний до неоднородностей волнового сопротивления или повреждений; --измерение коэффициента укорочения линии при известной ее длине;
- определение характера повреждений.
Область применения РИ-10М1 СТРИЖ:
Рефлектометр РИ-10М1 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
- силовые кабели (АСБ, ВВГ, СИП и т.п.)
- воздушные кабельные линии
- медножильные кабели связи (ТПП, МКС и т.п.)
- кабели сигнализации и управления (СБПЗАВпШп и т.п.)

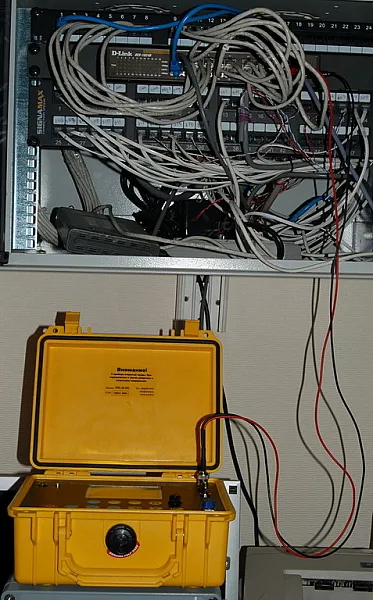

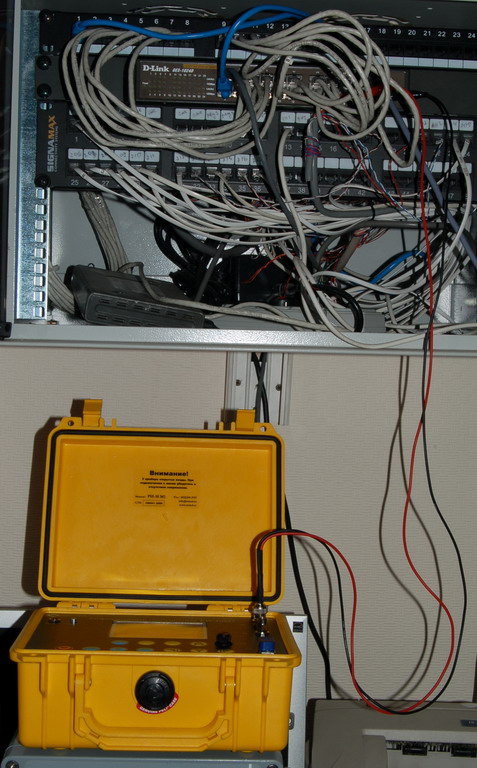

- компьютерные сети (СКС и т.п.)
- телевизионные и радиочастотные кабельные линии (РК-75 и т.п.)
- для определения длины кабеля при его производстве, складировании и торговле
Особенности РИ-10М1 СТРИЖ:

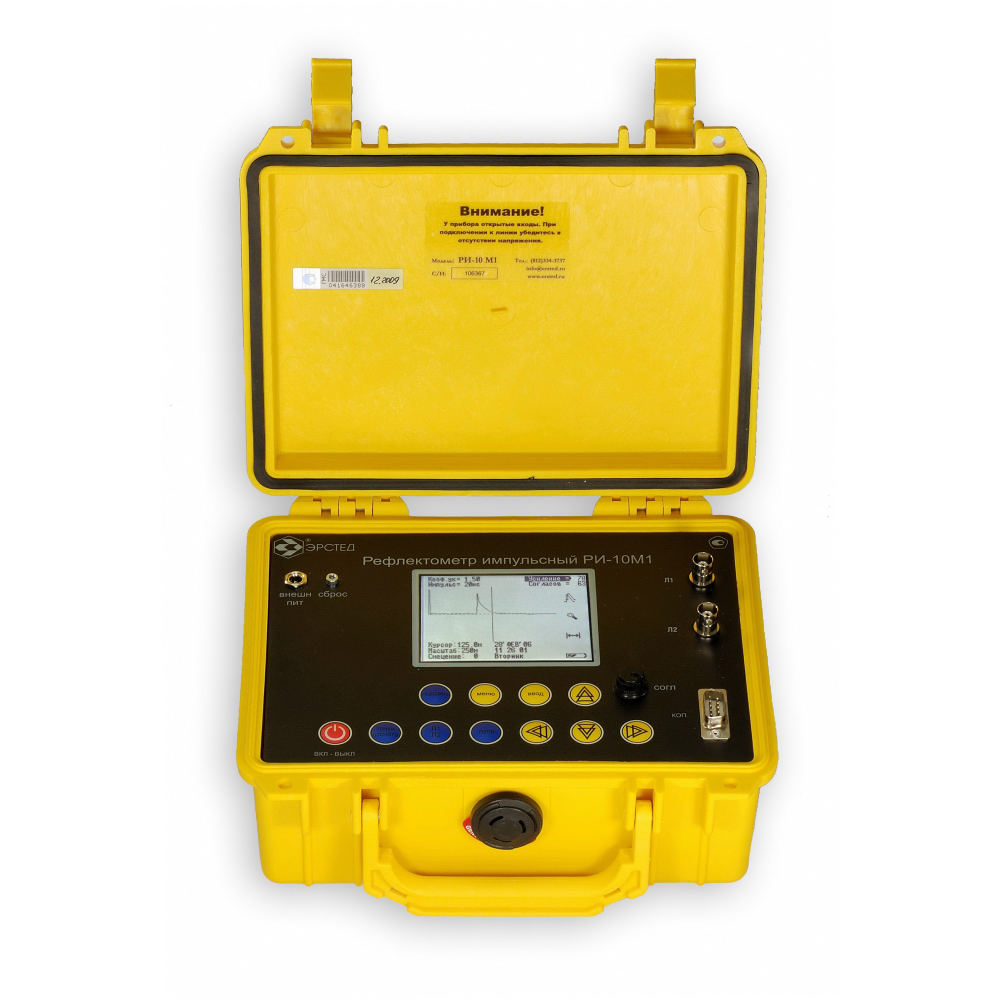

- отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек;
- измерение в реальном масштабе времени;
- максимальная дальность — до 50 км;
- высокое разрешение по дальности:
- 0.5 …1м в диапазонах 125…2500 м;
- 2…20 м в диапазонах 5 …50 км;
- возможность детального рассмотрения любого участка рефлектограммы;
- подавление асинхронных помех;
- режим регистрации разбитости пар;
- энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения; режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;
- сравнение с рефлектограммой из памяти прибора;
- встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения;
- возможность обмена данными с ПК;

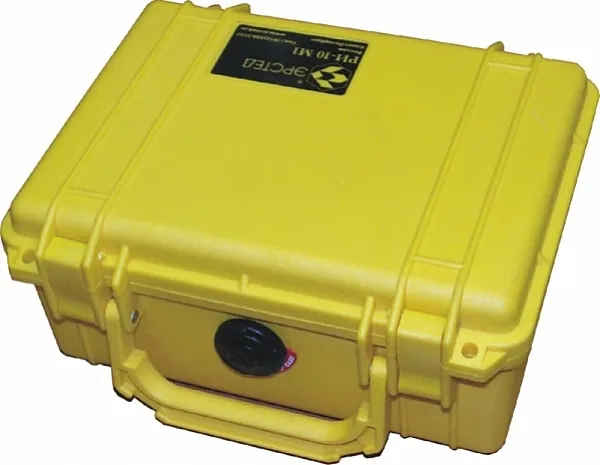

- брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью.
Характеристики РИ-10М1 СТРИЖ
| Параметр | Значение |
| Диапазон измерения расстояния (временной задержки) | от 0 до 50 000 м (от 0 до 500 мкс) |
| Поддиапазоны измерений |
0 – 250 м (0 - 2,5 мкс); 0 – 500 м (0 - 5 мкс); 0 – 1 000 м (0 - 10 мкс); 0 – 2 500 м (0 - 25 мкс); 0 – 5 000 м (0 - 50 мкс); 0 – 12 500 м (0 - 125 мкс); 0 – 25 000 м (0 - 250 мкс); 0 – 50 000 м (0 - 500 мкс); |
| Инструментальная погрешность измерения расстояния | от 0.04% до 0.4% в зависимости от поддиапазона измерений от 0.5 м до 20 м при КУ=1.500 |
| Эффективная частота дискретизации | 100 МГц |
| Дисплей | монохромный 3,8” (320x240 пикселей) |
| Длительность зондирующего импульса | от 10 нс до 20 мкс |
| Амплитуда зондирующего импульса | 10 В на согласованную нагрузку |
| Чувствительность приёмного тракта | не хуже 1 мВ |
| Диапазон перекрываемого затухания | не менее 80 дБ |
| Диапазон установки коэффициента укорочения | от 1.00 до 3.00, с шагом 0.01 |
| Время непрерывной работы от аккумулятора | не менее 8 часов |
| Время непрерывной работы от блока питания | не ограничено |
| Диапазон рабочих температур | от -20 °С до +40 °С |
| Габаритные размеры, мм | 240 х 200 х 115 мм |
| Масса (без укладочной сумки), кг | не более 2 кг |
Комплектация РИ-10М1 СТРИЖ
- Защищённый импульсный рефлектометр РИ-10М1 СТРИЖ (1 шт.)
- Блок питания (зарядное устройство) (1 шт.)
- Кабель соединительный, длина 1,5 м (2 шт.)
- Руководство по эксплуатации (1 шт.)
- Cумка для аксессуаров (1 шт.)
- Компакт-диск с программным обеспечением (1 шт.)
- Кабель COM to COM (1 шт.)
Дополнительная комплектация:
- Устройство переходное УП-1 для работы на кабелях под напряжением до 380 В;
- Кабель-удлинитель 5 м, 75 Ом, BNC.M-BNC.F
- Кабель соединительный 1,5 м, 75 Ом, BNC.M-крокодилы 25.4 мм Кабель соединительный 0,1 м, 75 Ом, BNC.M-крокодилы
- Переходник BNC.M – клеммы
