Рефлектометр РИ-307М3 СТРИЖ

Рефлектометр РИ-307М3 СТРИЖ

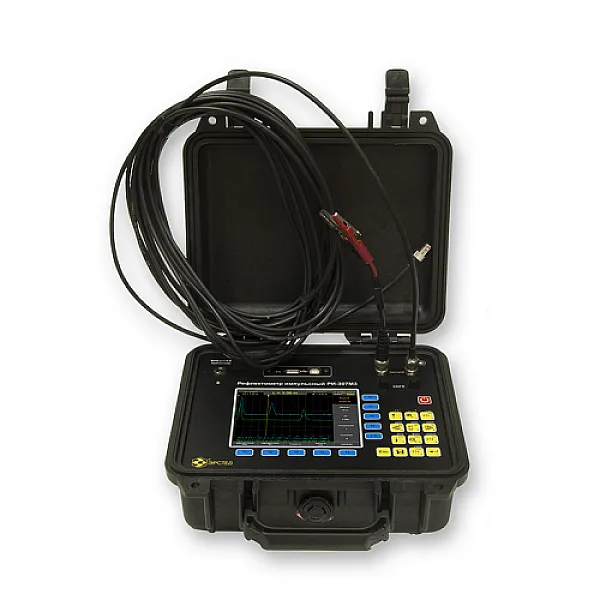

Рефлектометр РИ-307М3 – высокоточный, полевой, 2-х канальный рефлектометр для применений с повышенными требованиями к классу точности (например, СКС, в сетях CATV, системах ОДК теплосетей и пр.).

Назначение импульсного рефлектометра:

РИ-307М3 позволяет с низкой инструментальной погрешностью (до 3 см) производить следующие измерения на кабелях длиной от 1 м до 128 км:

• Измерение длин кабелей;
• Измерение расстояний до неоднородностей волнового сопротивления или повреждений:
• обрыв;
• низкоомные дефекты (менее 10 кОм);
• короткое замыкание; дефектная пайка;
• неисправный усилитель;
• наличие и место установки ответвителей;
• замокшие участки или участки с повышенной влажностью;
• муфты, сростки кабеля;
• катушки Пупина, разбитость пар;
• «мерцающие» дефекты и прочие;
• Измерение коэффициента укорочения линии при известной ее длине;
• Производить оценку волнового сопротивления кабельной линии.

Область применения РИ-307М3.

Рефлектометр РИ-307М3 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

• силовые кабели (АСБ, ВВГ, СИП и т.п.)
• воздушные кабельные линии
• медножильные кабели связи (ТПП, МКС и т.п.)
• кабели сигнализации и управления (СБПЗАВпШп и т.п.)
• компьютерные сети (СКС и т.п.)
• телевизионные и радиочастотные кабельные линии (РК-75 и т.п.)
• для определения длины кабеля при его производстве, складировании и торговле

Особенности РИ-307М3 СТРИЖ:

• Инструментальная погрешность – 3 см (при КУ=1.499) — за счет увеличения эффективной частоты дискретизации до 3.2 ГГц в 4 раза поднята разрешающая способность по сравнению с РИ-307;

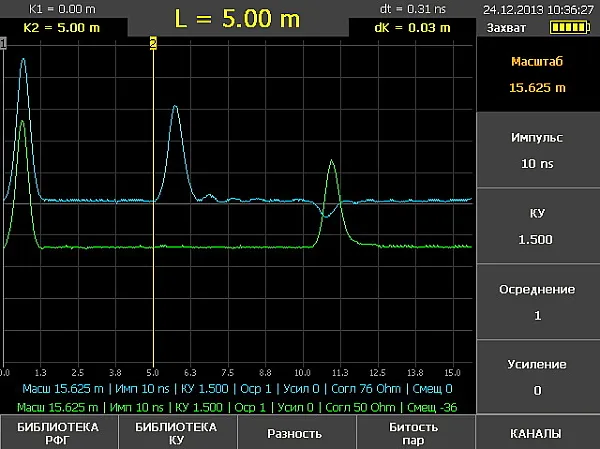

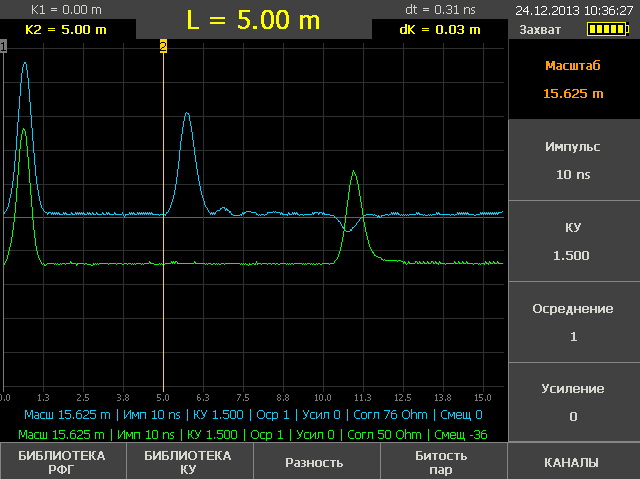

• Улучшенная детализация рефлектограмм — переработка приемного тракта позволила расширить полосу пропускания;
• Расширенные диапазоны по дальности - от 15 м до 128 км: введены два дополнительных «коротких» диапазона 15 м и 30 м для повышения эффективности измерений в ближней зоне;
• Широкий диапазон рабочих длительностей зондирующего импульса от 10 нс до 50 мкс позволяет оператору выбрать оптимальное соотношение разрешения прибора и перекрываемого затухания. На коротких участках с небольшим затуханием лучше использовать короткие зондирующие импульсы для обеспечения наилучшего разрешения; На длинных трассах с большим затуханием для обеспечения максимальной дальности необходимо устанавливать большую длительность зондирующего импульса;
• Цифровое осреднение 1…128 реализаций позволяет эффективно подавлять асинхронные помехи и шумы;
• Два параллельных физических канала позволяют выявлять различия линий в реальном режиме времени не прибегая к сохранению рефлектограммы в память.
