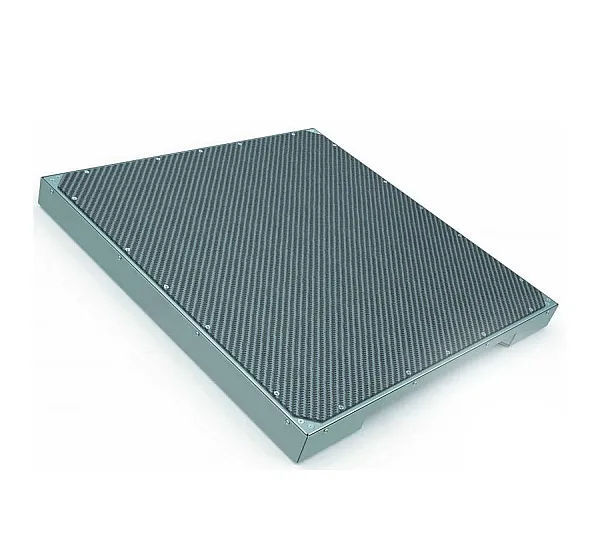

Рентгенотелевизионная система КАРАТ РТС 4343
Рентгенотелевизионная система КАРАТ РТС 4343 предназначена для контроля качества сварных соединений и литых деталей, радиационной толщиной от 1 до 80 мм по стали при использовании импульсных рентгеновских аппаратов или аппаратов постоянного потенциала с напряжением до 320 кВ.Система позволяет работать и в режиме «живой» картинки и в режиме накопления требуемого числа кадров, что позволяет за меньшее время экспозиции добиваться чувствительности контроля, превышающей чувствительность запоминающих пластин и рентгеновской плёнки.
Оператор компьютера имеет возможность не только видеть полученное рентгеновское изображение, но и обрабатывать его для лучшей выявляемости дефектов.
КАРАТ РТС 4343 обеспечивает
- Чувствительность контроля соответствует требованиям п.п.1.3 и 6.3 ГОСТ 7512-82 - для сварных соединений с толщинами от 1 до 80 мм.
- Размер области детектирования 430 мм х 430 мм
- Контроль может осуществляться как в динамическом, так и в статическом (с накоплением кадров) режимах.
- Цифровые рентгеновские снимки, полученные в результате контроля, защищены от изменений
- Конструктив обеспечивает надежную работу всех элементов при температуре окружающей среды от +10°С до +40°С и влажности до 85% без образования конденсата
- Время подготовки РТС к работе - менее 15 минут
- Сокращение затрат на расходные материалы (рентгенпленку и химические реагенты, для ее обработки) и вспомогательное оборудование (проявочные машины и аксессуары для сушки и хранения пленки)
- Увеличение производительности контроля в разы
- Частичную автоматизацию контроля, уменьшение ручного труда и простой монтаж оборудования
- Архивирование результата контроля в цифровом виде без потери информации
- Возможность просмотра и расшифровки изображений контролируемых объектов.
ПО X-Vizor работает на 64-разрядных версиях Windows 7/8/8.1/10. Язык интерфейса - русский. Имеется версия ПО на английском и немецком языках.
Программа позволяет осуществлять настройку/калибровку детектора, управление им, получение изображений с детектора.
Передача данных с детектора на компьютер происходит по интерфейсу сетевой карты.
Защита ПО основана на применении HASP-ключей, подключаемых к USB-порту компьютера, что позволяет клиенту переустанавливать ПО на новый компьютер и использовать ПО/ключ на нем. Каждый экземпляр ПО работает со своим ключом.
ПО не привязано к серийному номеру или МАС-адресу детектора.
ПО X-Vizor имеет свидетельство Российской Федерации о государственной регистрации программы для ЭВМ №2012610620 от 10.01.2012 г.
| Характеристика | Значение |
| Сенсор | |
| Панель | Аморфный кремний |
| Сцинтиллятор | CdOx или Csl |
| Размер области детектирования, мм | 430 x 430 |
| Количество пикселей в активной области | 4778 x 4778 |
| Электроника | |
| АЦП | 16 бит |
| Конструкция | |
| Размеры, см | 48,0 (ш ) х 48,0 (д) х 5,0 (в) |
| Материал корпуса | Алюминий, карбон |
| Защита от ионизирующего излучения (экранирование) | Реализуется внутри корпуса экраном, закрывающим электронику от рентгеновского излучения |
| Связь | |
| Передача данных | Ethernet 1 Гб/с |
| Синхронизация | внутренняя и внешняя |
| ПО | Windows ОС 64 бит, ПО «Х-Vizor» |
| Производительность | |
| Время получения кадра (интегрирование) , мс | 20 |
| Энергия | 30 кэВ - 225 кэВ (с защитой электроники ) |
| Условия эксплуатации | |
| Температура, ºС | +10 : +40 (работа), -10 : +50(хранение) |
| Влажность | 10-85% RH (без конденсата) |
| Электропитание | |
| Питание | 24 В постоянного тока |
| Мощность, Вт | 30 |
- Плоскопанельный детектор (ППД)
- Стабилизированный блок питания ППД)
- Система архивирования и улучшения изображения X-Vizor, включая аппаратные средства (компьютер с двумя мониторами) и программное обеспечение
- Комплект кабелей для соединения всех частей системы
