Рентгеновские кроулеры JME 6 и 8

Индивидуальная цена

Наличие:

на складе

Гарантия:

12 месяцев

Самовывоз:

Хабаровск

Возможна доставка до адреса

Кейсы поставок

Подробнее

Цена по запросу

Нужны дополнительные вводные для просчета цены, закажите звонок или напишите менеджеру в WhatsApp:

Оперативная доставка
по всей России

Официальный
дилер

Гарантия
производителя

Гарантия
низкой цены

Проведем демонстрацию на вашем объекте

Описание

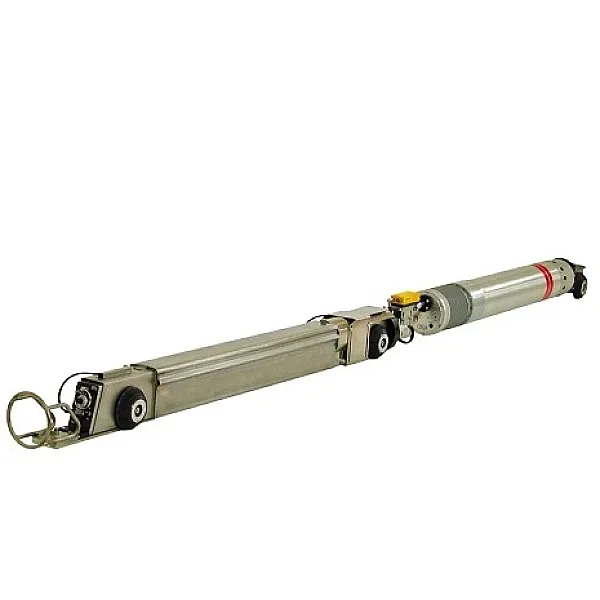

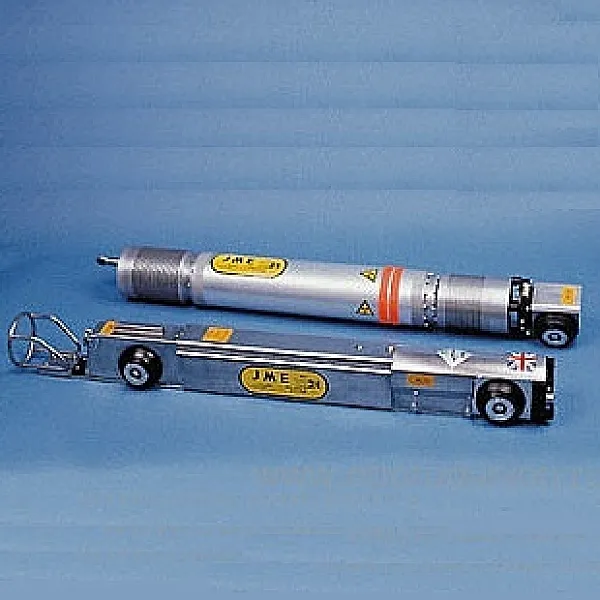

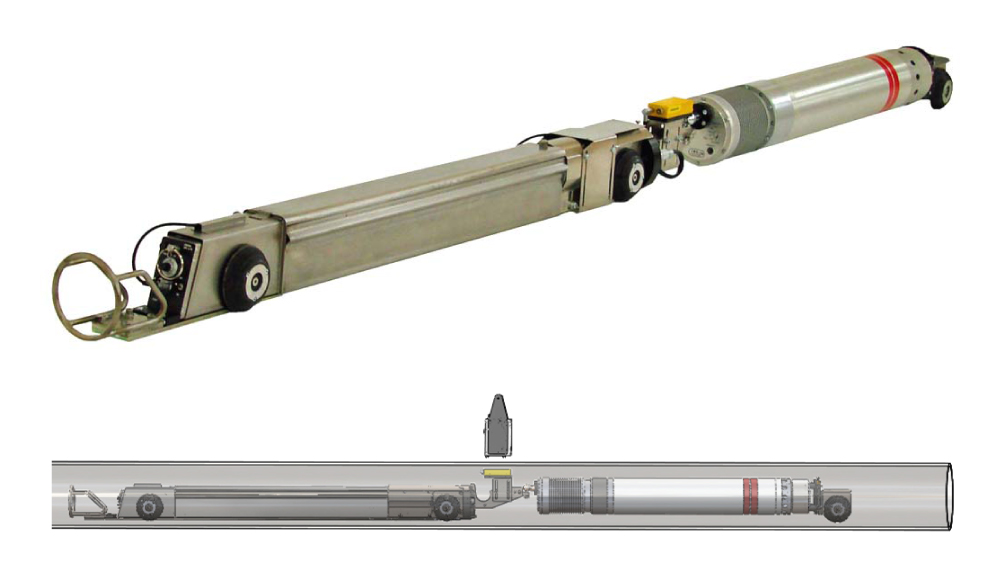

Рентгенографические кроулеры JME 6” и 8”

Данные кроулеры обладают рядом технических и функциональных преимуществ, открывающими новые возможности исследований. Благодаря компактным размерам данных аппаратов, возможно осуществлять контроль труб с диаметрами, которые ранее не рассматривались как приемлемые. При работе с кроулерами JME 6” и 8” вы сможете подобрать подходящий под ваши запросы источник рентгеновского излучения: либо от 160 до 200 кВ, либо 20 кюри Иридий 192 изотопа (гамма). Для обеспечения наибольшей безопасности проведения исследований имеются функции противоразгона и дополнительное устройство эвакуации. Кроулеры работают от герметизированных свинцово-кислотных аккумуляторов. Наличие различных конфигураций кроулеров JME 6” и 8” определяет возможность соответствия аппаратов различным требованиям заказчиков. Существует две основные группы кроулеров JME 6” и 8”, по типу используемого источника излучения: рентгеновский, в котором данную роль играют соответствующие генераторы рентгеновского излучения, и гамма – с источником гамма излучения.

ГАММА МОДЕЛИ 6G, 8G
Модель	Для трубопроводов размером	Емкость батареи	Рабочее напряжение	Число блоков
6G	от 135 до 457 мм*	7 А/ч	24В	1
8G	от 135 до 457 мм*	12 А/ч	24В	1
РЕНГЕНОГРАФИЧЕСКИЕ МОДЕЛИ 6XA, 8XA
Модель	Для трубопроводов размером	Емкость батареи	Рабочее напряжение	Число блоков
6XA	от 135 до 370 мм*	7 А/ч	48В	2
8XA	от 210 до 457 мм*	12 А/ч	48В	2

*Использование дополнительного набора разделительных колес
ЗAМЕЧАНИЕ. Покупка дополнительного батарейного отсека и электронного блока управления дает возможность применять Кроулер в обеих указанных выше конфигурациях.
Рекомендуется использовать батареи 12 А/ч там, где это позволяет размер трубопроводов.

ЭЛЕКТРОМАГНИТНАЯ СИСТЕМА УПРАВЛЕНИЯ

Полностью исключает использование изотопов, не наносит вреда здоровью оператора и окружающей среде.
Прекрасно зарекомендовала себя при строительстве трубопровода в РФ и Казахстане.
Снимает целый ряд дополнительных вопросов.

ПРИНАДЛЕЖНОСТИ:

1.Электромагнитная система управления

Полностью исключает использование изотопов, не наносит вреда здоровью оператора и окружающей среде
Прекрасно зарекомендовала себя при строительстве трубопроводов в РФ и Казахстане
Снимает целый ряд дополнительных вопросов

2.Набор расширительных валов
Набор валов и втулок колес поможет установить Кроулер в трубопроводы большего размера.

3.Многоканальное зарядное устройство
Зарядное устройство для источника питания свинцово-кислотных батарей JME для оптимальной работы и срока эксплуатации батарей.

4.Запасной источник питания
Благодаря дополнительному источнику питания Кроулер может работать в течение продолжительного времени, в то время как использованный источник питания перезаряжается.

5.Система радиовозврата
Дистанционная система позволяющая вернуть Кроулер на исходную позицию даже в случае отказа всей электроники.

6.Передвижная тележка для персонала
Полностью автономное устройство предназначено для перемещения персонала внутри трубопровода. Передвижная тележка оснащена электромотором, дыхательным устройством, осветительными приборами и комплектом инструмента.

7.Датчики конца трубы
Инфракрасные датчики исключают возможность выпадение Кроулера из трубы. Устанавливается на передней и задней частях Кроулера.

8.Блок предупредительных звуковых/визуальных сигналов
Предупредительный блок сигналов, работающий на независимых батареях, дает проблесковый сигнал и звуковые сигналы с внешней стороны трубопровода, когда Кроулер испускает излучение (рентгеновское или гамма).

9.Тестер
Эксплуатационный прибор для помощи в поиске дефектов и установке электронного модуля.

10.Комплект запасных частей
Набор запасных частей необходим в тех местах, где будет трудно достать какие-либо нужные детали. Включает в себя более 280 наименований электронных и электрических компонентов, запасные аккумуляторные блоки и колеса, набор инструментов.

11.Нестандартные редукторы
Редукторы могут поставляться или прилагаться к Кроулерам с нестандартным передаточным числом. Это позволяет покупателя изменять скорость перемещения Кроулера согласно его требованиям.

Проведем демонстрацию оборудования онлайн

Характеристики

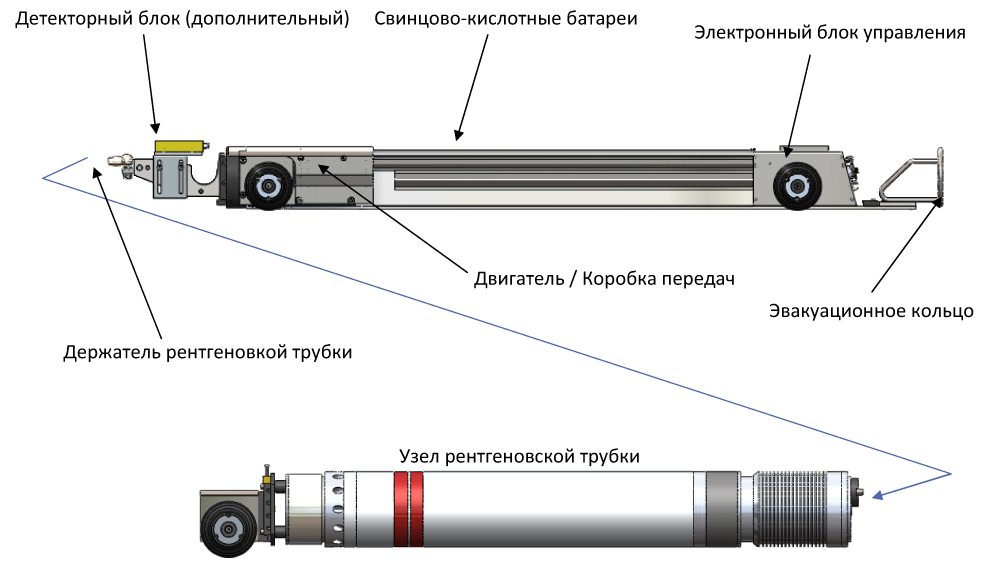

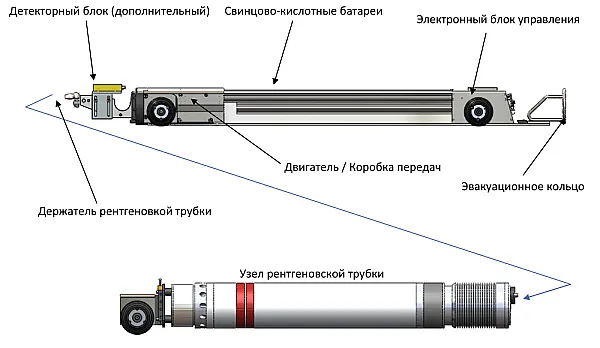

Технические характеристики рентгенографического кроулера JME 6” и 8”

Модель	6 G, 8 G
Мин. внутр. диаметр трубопровода	135 мм (5.3")
Рекомендуемый макс. диаметр трубопровода	457 мм (18")
Блок питания	Свинцово-кислотные аккумуляторы
Тяговый электродвигатель	24 Вольт 200 Ватт
Скорость перемещения	12 метров (40 футов) в минуту
Макс. отклонение (чистый трубопровод)	45% (27° от горизонтали)
Торможение	Динамическое
Точность позиционирования при остановке	±5 мм (0.2")
Время экспонирования	0–60 минут (предварительно устанавливается)
Время задержки экспонирования	0–600 секунд (предварительно устанавливается)
Рабочая температура окружающей среда	От -20°С до +60°С
Контрольный изотоп	Цезий 137 (20 милликюри)
Источник излучения	Иридий 192 (20 кюри)
Длина Кроулера	1050 мм (41.3") (+ гамма-излучатель)
Вес Кроулера	(с источником питания 12 А/ч) 25 кг (+ гамма-излучатель)

Модель	6 XR	8 XR
Мин. внутр. диаметр трубопровода	135 мм (5.3")	178 мм (7")
Рекомендуемый макс. диаметр трубопровода	355 мм (14")	457 мм (18")
Вес Кроулера (вместе с источником питания)	28 кг + рентген. трубка	33 кг + рентген. трубка
Блок питания	Аккумуляторные свинцово-кислотные батареи
Тяговый электродвигатель	48 Вольт 200 Ватт
Скорость перемещения	12 метров (40 футов) в минуту
Макс. отклонение (чистый трубопровод)	45% (27° от горизонтали)
Торможение	Динамическое
Точность позиционирования при остановке	±5 мм (0.2")
Время экспонирования	0–60 минут (предварительно устанавливается)
Время задержки экспонирования	0–600 секунд (предварительно устанавливается)
Рабочая температура окружающей среда	От -20°С до +60°С
Источник излучения (панорамный)	ICM 180 кВ, Balteau 140, 160
Длина Кроулера	1350 мм (53.2") (+рентгеновская трубка)
Изгиб трубопровода	От 0 при мин. диаметре трубопровода до 10 D или более в зависимости от длины изгиба и диаметра трубопровода

Комплектация

Дополнительные принадлежности:

Тележка для персонала, JME
Персональный блиппер JME
Автономная Визуальная Звуковая сирена
Низкотемпературная версия (в комплект входит: электроника для зимней версии под РФ, зарядное устройство, кабель питания, кабель к блоку аккумуляторов, поддон для крепления генератора)
Датчики конца трубы JME
Блок тестирования JME
Магнитная система управления повышенной чувствительности (до 40 мм) JME
Эвакуационное устройство JME
Датчики конца трубы JME
Комплект запасных частей (ЗИП) JME
Нестандартные редукторы JME
Термоодеяло
