Рентгеновский кроулер JME 10-60
по всей России
дилер
производителя
низкой цены

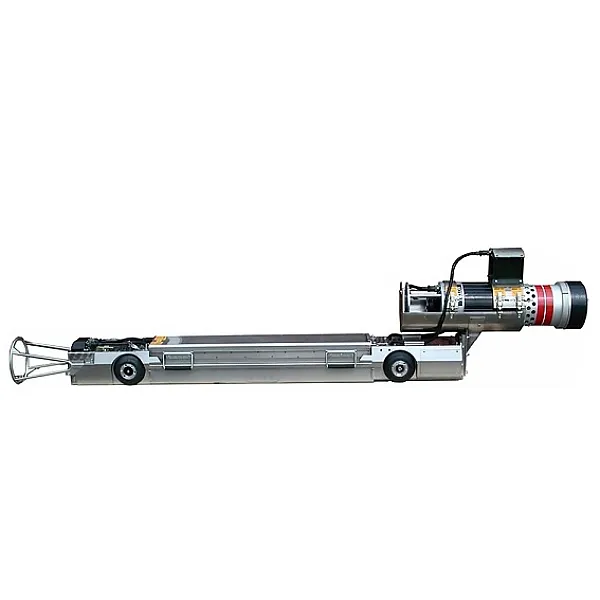

Рентгенографический кроулер JME 10-60

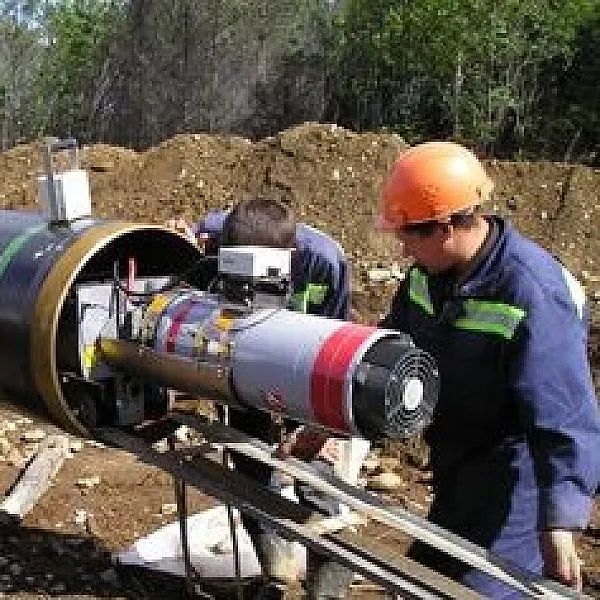

Разработан для проведения неразрушающего контроля кольцевых сварных соединений при строительстве нефтегазотрубопроводов.Могут быть использованы с широким ассортиментом рентгеновских генераторов и позволяют делать внутренние панорамные рентгенограммы на внутренних диаметрах трубопровода от 254 до 1524 мм (10” – 60”).
Изготовлены из высококачественных материалов, что обеспечивает превосходное исполнение, высокую устойчивость к коррозии, легкую управляемость и больший срок эксплуатации.
Питание – герметизированные свинцово-кислотные аккумуляторы.
Полностью дистанционное управление перемещением, остановкой и режимами излучения.
Меры безопасности включают в себя противоразгон, дополнительное устройство эвакуации и автоматическую систему радио-возврата.
Характеристики:

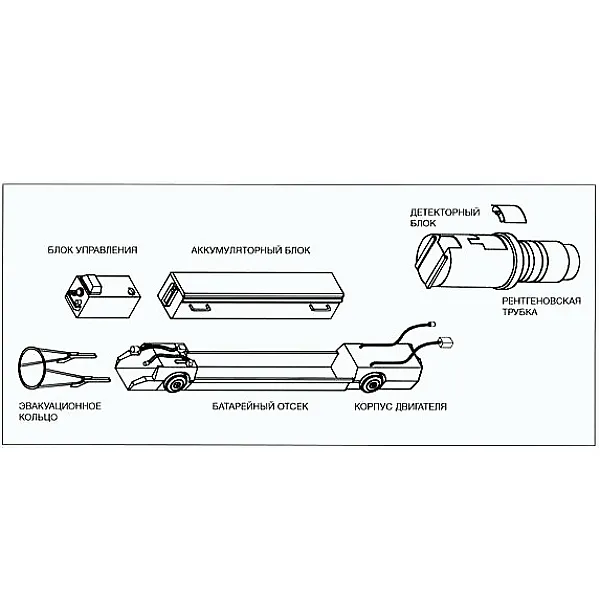

- Модульная конструкция
- Модели с рентгеновской трубкой на 160, 180, 200, 225 или 300кВ или гамма-изотопом
- Полностью дистанционное управление
- Панорамное экспонирование на 360°
- Гарантийное обслуживание 12 месяцев
Основные типы рентгеновских генераторов:
- ICM 250кВ и 300кВ;
- Balteau 160кВ, 200кВ и 300кВ.
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ:
1.Электромагнитная система управления- Полностью исключает использование изотопов, не наносит вреда здоровью оператора и окружающей среде
- Прекрасно зарекомендовала себя при строительстве трубопроводов в РФ и Казахстане
- Снимает целый ряд дополнительных вопросов
2.Набор расширительных валов
Набор валов и втулок колес поможет установить Кроулер в трубопроводы большего размера.
3.Многоканальное зарядное устройство
Зарядное устройство для источника питания свинцово-кислотных батарей JME для оптимальной работы и срока эксплуатации батарей.
4.Запасной источник питания
Благодаря дополнительному источнику питания Кроулер может работать в течение продолжительного времени, в то время как использованный источник питания перезаряжается.
5.Система радиовозврата
Дистанционная система позволяющая вернуть Кроулер на исходную позицию даже в случае отказа всей электроники.
6.Передвижная тележка для персонала
Полностью автономное устройство предназначено для перемещения персонала внутри трубопровода. Передвижная тележка оснащена электромотором, дыхательным устройством, осветительными приборами и комплектом инструмента.
7.Датчики конца трубы
Инфракрасные датчики исключают возможность выпадение Кроулера из трубы. Устанавливается на передней и задней частях Кроулера.
8.Блок предупредительных звуковых/визуальных сигналов
Предупредительный блок сигналов, работающий на независимых батареях, дает проблесковый сигнал и звуковые сигналы с внешней стороны трубопровода, когда Кроулер испускает излучение (рентгеновское или гамма).
9.Тестер
Эксплуатационный прибор для помощи в поиске дефектов и установке электронного модуля.
10.Комплект запасных частей
Набор запасных частей необходим в тех местах, где будет трудно достать какие-либо нужные детали. Включает в себя более 280 наименований электронных и электрических компонентов, запасные аккумуляторные блоки и колеса, набор инструментов.
11.Нестандартные редукторы
Редукторы могут поставляться или прилагаться к Кроулерам с нестандартным передаточным числом. Это позволяет покупателя изменять скорость перемещения Кроулера согласно его требованиям.
Технические характеристики рентгенографического кроулера JME 10-60
| Общий вес кроулера в сборе | 106 кг |
| Общая длина в сборе (без рентгеновского генератора) | 1670 мм (плюс эвакуационное кольцо 270мм) |
| Оптимальный ток трубки | 2-3 мА |
| Размер фокального пятна | 1.5 x 5мм |
| Источник питания | герметичные свинцово-кислотные батареи (120В) |
| Емкость батарей | 15 Амп/ч |
| Мощность мотора | 185Ватт плавный (¼ л.с.) |
| Скорость движения | до 0.3м/сек |
| Колеса | фасонная резина |
| Система торможения | динамическая |
| Погрешность позиционирования (при угле наклона 15°) | +/- 5мм |
| Максимальный угол подъема при оптимальных режимах | 27° |
| Диапазон температур | -20 ... +70°C |
Рекомендованный базовый комплект:
- Основное шасси JME
- Электронный блок управления
- Аккумуляторный блок – 2 шт.
- Многоканальное зарядное устройство JME
- Магнитная система управления до 25 мм для JME
- Рентгеновский генератор ICM Site-X C 3003
- Крепежное устройство рентгеновского генератора ICM Site-X C 3003
- Комплект расширительных валов к кроулеру JME
- Система радиовозврата
- Набор кофров для транспортировки РФ
Дополнительные принадлежности:
- Тележка для персонала, JME
- Персональный блиппер JME
- Автономная Визуальная Звуковая сирена
- Низкотемпературная версия (в комплект входит: электроника для зимней версии под РФ, зарядное устройство, кабель питания, кабель к блоку аккумуляторов, поддон для крепления генератора)
- Датчики конца трубы JME
- Блок тестирования JME
- Магнитная система управления повышенной чувствительности (до 40 мм) JME
- Эвакуационное устройство JME
- Датчики конца трубы JME
- Комплект запасных частей (ЗИП) JME
- Нестандартные редукторы JME
- Термоодеяло
