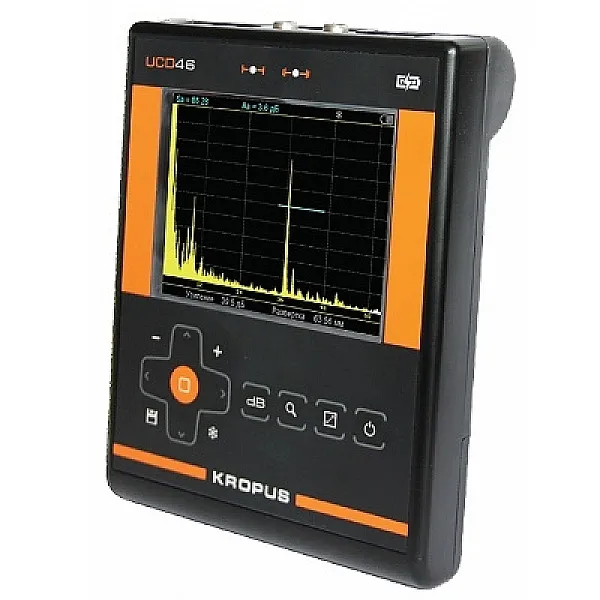

Ультразвуковой дефектоскоп УСД-46
Ультразвуковой дефектоскоп прост и удобен в обращении, аттестован в Госстандарте России (сертификат RU.C.27.003.A №33993), зарегистрирован в Государственном реестре средств измерений под №17498-03 и допущен к применению в Российской Федерации и странах СНГ.
Портативный ультразвуковой дефектоскоп УСД-46 - новинка в модельном ряду дефектоскопов производства российской компании "Кропус". Компактный (вес всего 870 г), автономный (способен работать от аккумуляторной батареи до 12 часов), он прекрасно подходит для работы на выезде, в полевых условиях. Отлично себя зарекомендовавшая схемотехника была заимствована от прибора предыдущего поколения (УД2В-П46), в то же время прибор был дополнен рядом параметров, позволяющих выделить его из всех современных УЗ дефектоскопов.
ПРЕИМУЩЕСТВА ДЕФЕКТОСКОПА УСД-46:
- малый вес (всего 870 г)
- удобное крепление на руку и на торс оператора, надежный чехол
- высококонтрастный дисплей высокой четкости с возможностью настройки цветовой схемы ( отличная видимость под различными углами и удобство работы при ярких солнечных лучах)
- автоматическая калибровка по стандартным образцам СО-3, V-2
- USB-интерфейс для передачи и обработки данных
- мощный генератор импульсов и высокая разрешающая способность приемного тракта
- возможность подключения одного из 7 встроенных контуров согласования, для оптимальной работы с любыми ультразвуковыми ПЭП
- автоматическая калибровка по стандартным образцам СО-3, V-2 и аналогичным;
- база данных преобразователей, позволяющая вызывать все необходимые настройки одной кнопкой;
Дефектоскоп предназначен для обнаружения дефектов (нарушение сплошности и однородности материалов) в полуфабрикатах, готовых изделиях и сварных соединениях, для измерения глубины и координат залегания дефектов, измерения толщины, измерения скорости распространения ультразвуковых колебаний (УЗК) в материале при проведении контроля качества.
Реализованный в ультразвуковом дефектоскопе УСД-46 алгоритм записи огибающей максимума сигнала позволяет построить огибающую запоминая только по одной точке в каждом зондирующем импульсе - по положению и значению максимальной амплитуды эхо-сигнала в зоне контроля.
Такой режим дает возможность получить, например, график движения максимума ультразвукового сигнала при поперечном сканировании дефекта в сварном соединении и оценить его условную протяженность, а также легко определить координаты отражателя при максимальной амплитуде отраженного сигнала.
В ультразвуковом дефектоскопе реализован принцип обработки сигнала, позволяющий пользователю работать с "замороженным" (статичным) изображением сигнала, что намного упрощает работу оператора. В отличие от обычных дефектоскопов прибор УСД-46 оцифровывает сигнал не в экранном разрешении, а с максимальной для установленного частотного диапазона точностью. Это позволяет оператору, найдя требуемый сигнал, просто зафиксировать его кнопкой "заморозки", освободив руки, и после этого уже производить любые операции: изменять развертку, вводить задержку, пользоваться масштабированием сигнала в а-зоне ("электронная лупа"), менять положение зон контроля, работать с отсечкой и пр. параметрами, сохранять результат.
Прибор имеет удобную функцию протоколирования результатов. Каждый протокол ультразвукового контроля состоит из А-сигнала, огибающей максимума (если результат сохранен в этом режиме), цифрового значения результата измерения (амплитуда и координаты, расстояние по лучу и координаты или скорость УЗК), всех параметров работы прибора, даты, времени и имени результата, вводимого с клавиатуры прибора. Все результаты могут просматриваться и переименовываться в дальнейшем как в самом дефектоскопе, так и с помощью программного обеспечения на компьютере. Для этого предназначено специальное программное обеспечение, позволяющее полностью автоматизировать обработку результатов ультразвукового контроля, разделяя их по разным базам протоколов.
Кроме этого, программа имеет функцию конструктора протоколов УЗ дефектоскопии, позволяющую самостоятельно создавать печатные формы протоколов любого вида в зависимости от требований конкретного пользователя.
