УПНК - Универсальная ультразвуковая многоканальная установка

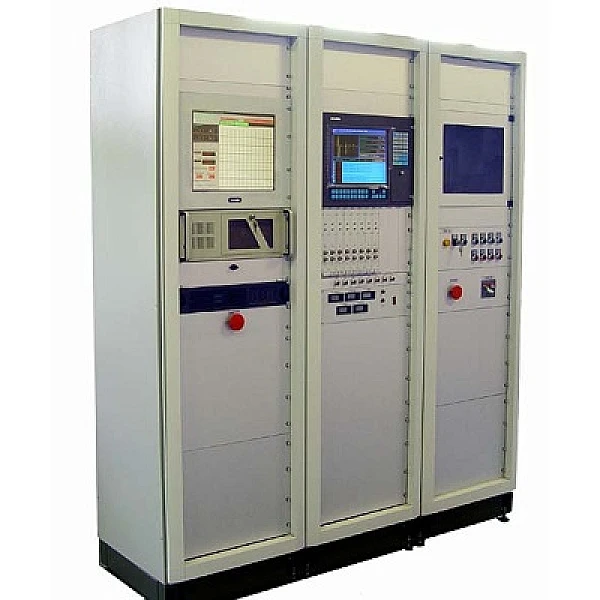

Новая установка представляет собой универсальный модульный дефектоскоп/толщиномер с независимыми параллельными каналами, построенный на принципиально новой высокоскоростной архитектуре канала. Оставив от предшественника принцип построения системы, новая УПНК v2.0 построена на использовании двух высокопроизводительных промышленных компьютеров с панельными ЖКИ мониторами -один для ввода сигналов в реальном времени, второй -для общего управления системой, архивирования данных, связи с другими устройствами общезаводской компьютерной сети. Конструктив установки состоит из двух промышленных 19" шкафов Rittal, с установленным - многоканальным дефектоскопом, блоком питания, промышленным блоком бесперебойного питания, 2-х промышленных компьютеров с панельными ЖКИ мониторами и принтером. Третий промышленный шкаф - предназначен для установки системы автоматизированного управления приводами и устройствами механизации процесса контроля (в т.ч. устройствами загрузки/ выгрузки изделий).
.jpg "5 (1).jpg")
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Независимость всех каналов и использование 2-х компьютеров: обработки и управления работой, позволяюет обеспечить высокоскоростную работу системы и реализовать различные режимы обработки сигналов в каждом канале с частотой посылок до 10 КГц;
- Возможность комбинирования методов контроля: одновременного посика дефектов и определения глубины их залегания, измерения толщины и геометрических размеров дефектов с контролем температуры воды в иммерсионной ванне;
- Частотный диапазон канала - от 500 Кгц до 25 Мгц;
- Сохранение протоколов контроля изделий в виде файловой базы данных, позволяет внедрить безбумажную технологию контроля;
- Использование сетевых возможностей Windows NT/2000, делает возможным удаленный мониторинг участка контроля и интеграцию установки в единую общезаводскую систему качества;
- Возможна реализация любых способов контроля: иммерсионного (с синхронизацией от поверхностного сигнала), совмещенного/раздельно-совмещенного эхо-метода, теневого или зеркально-теневого методов.
ОБЛАСТИ ПРИМЕНЕНИЯ
- Автоматизированный УЗ контроль изделий
- в машиностроении (входной контроль прутков, контроль валов, цилиндров);
- в авиапромышленности (контроль дисков, валов и пр.);
- в металлургии (контроль поковок, литья, в том числе из аллюминия, титана и др.);
- на железнодорожном транспорте (контроль колесных пар и пр.);
- в трубном производстве (бесшовные трубы нефтяного и котельного сортамента, прямошовные трубы для нефтегазовой отрасти);
- в атомной промышленности (тонкостенные бесшовные трубы, сварные соединения трубок, контроль толщины стенок труб от 0,2 мм, контроль протяженности контактно-стыкового сварного шва тонкостенных трубок малого диаметра и пр.);
- при производстве изделий из чугуна (контроль прокатных валков и пр.).
| Многоканальный блок | 19" конструктив с возможностью установки до 8-ми каналов в одном корпусе. Максимальное число каналов - до 128 |
| Внешний конструктив | 19" Rittal |
| Компьютеры | для управления процессом контроля, отображением сигналов в реальном времени и общего управления используются промышленные ПК с процессором PIV |
| Мониторы | 17" и 15" панельные промышленные ЖКИ мониторы |
| Операционная система | Windows 2000 |
СПЕЦИФИКАЦИЯ УЛЬТРАЗВУКОВОГО КАНАЛА
| Развертка | мин.: 0 - 2,5 мкс; макс.: 0 - 1000 мкс |
| Задержка | от -4 мкс до 998 мкс |
| Демпфирование | 50 ом / 1000 ом (до 25 ом в совмещенном режиме) |
| Входной импеданс | 50 ом / 600 ом |
| Зондирующий импульс | прямоугольный, амплитудой не менее 200 В, с изменяемой длительность от 33 до 500 нс, с шагом 16 нс |
| Частота повторений ЗИ | от 50Гц до 10 КГц |
| Усилитель | широкополосный 0,5-25 Мгц диапазонные аналоговые и цифровые фильтры |
| Диапазон регулировки усиления | 110 дБ |
| Временная регулировка чувствительности (ВРЧ) | диапазон до 90 дБ с построением кривой по 10 опорным точкам |
| Детектирование | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки) |
| Отсечка | компенсированная, 0 - 80% высоты экрана |
| Зоны контроля | две независимых зоны АСД + зона иммерсионной синхронизации. Начало и ширина зон изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%. Возможность увеличения числа зон до 8-ми. |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по переходу сигнала через 0, частотный и корреляционный метод |
| Разрешающая способность | для временного метода - 0,5нс для частотного и корреляционного метода - 0,25 нс |
| Интерфейс | специальная высокоскоростная шина связи с ПК |
| Разъемы преобразователей | 2 СР50 / BNC |
Для уточнения комплектации обратитесь к нашим специалистам, по телефонам, указанным в разделе "контакты".
