X-Vizor - ПО для компьютерной радиографии

X-Vizor - ПО для компьютерной радиографии

"X-Vizor" - 64-битная программа (для работы в более ранних операционных системах может использоваться 32-битная версия программы) для получения, анализа и обработки рентгеновских изображений, полученных в процессе осуществления радиографического контроля, а также для автоматизированного заполнения протокола контроля, архивирования изображений и отправки результатов контроля в базу данных.

ПО X-Vizor совместимо с 32-битными и 64-битными ОС Windows XP, Windows Vista, Windows 7, Windows 8.

Программное обеспечение X-Vizor имеет свидетельство Российской Федерации о государственной регистрации программы для ЭВМ №2012610620 от 10.01.2012 г.

ПРЕИМУЩЕСТВА ПРОГРАММЫ "X-VIZOR":

• поддержка широкого спектра современных передовых устройств (комплексы цифровой радиографии "Карат", вся линейка сканеров Duerr; оцифровщики Vidar NDT Pro, Array 2905, Epson Expression 10000XL, Microtek MII-900Plus и др.; рентгенотелевизионные системы на базе плоскопанельного детектора Perkin Elmer)
• 16-битное представление данных (65536 градаций серого) с поддержкой всех наиболее популярных форматов: BMP, JPEG (8 бит), TIFF (8 или 16 бит), PNG, DCM и др. DICONDE-файлы, XYZ (Duerr);
• инвертирование изображений негатив/позитив, а также геометрические преобразования изображения: масштабирование, вращение, зеркальное отображение, вырезание фрагмента;
• нанесение маркеров (знаки, текст) на изображение;
• настройка оптимальной яркости и контраста изображения по гистограмме интенсивности/оптической плотности всего изображения или требуемой области;
• 6 предустановленных фильтров обработки изображений позволяют улучшить видимость изображений в целом или требуемой области, облегчая выявление дефектов;
• тонкая настройка параметров работы фильтров позволяет адаптировать их для любого объекта контроля;
• нормализация неравномерности чувствительности пикселей плоскопанельного детектора позволяет получить радиографическое изображение без артефактов;
• Функция «электронного денситометра» позволяет: измерять интенсивность/оптическую плотность в любой точке изображения; отображать гистограмму (распределение) интенсивностей/оптических плотностей всего изображения в целом; отображать гистограмму интенсивности/оптических плотностей произвольно выбранного отрезка или области на изображении; производить калибровку с помощью поверенного оптического клина

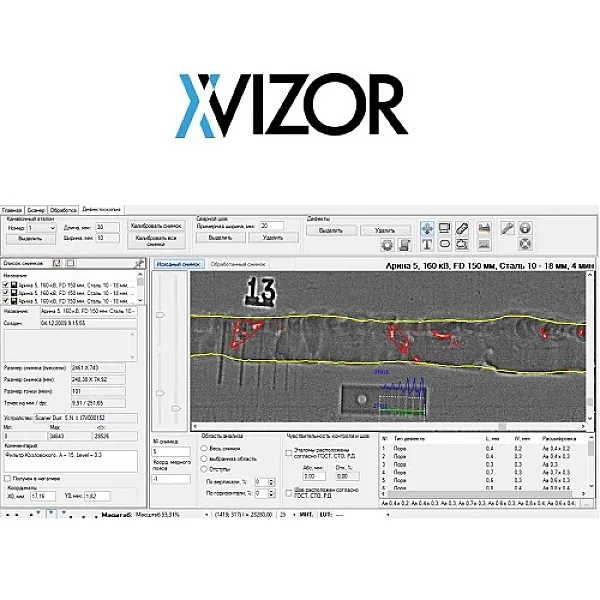

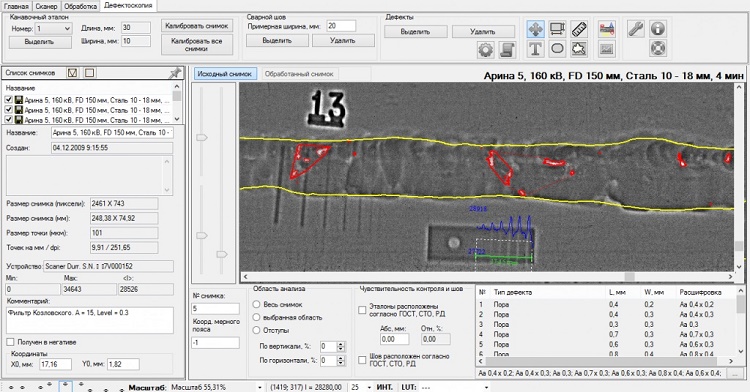

• Встроенная система автоматизированного поиска и определения параметров дефектов, отбраковка в соответствии с нормативным документом
• сохранение снимков вместе с метаданными в форматах XVZ (формат X-Vizor), DCM (DICONDE-совместимый формат);
• экспорт снимков в форматы изображений BMP, JPEG (8 бит), TIFF (8 или 16 бит), PNG;
• файлы в форматах XVZ и DCM с изображениями и метаданными, переданные на DVD-дисках, флэш дисках или по сети, могут быть просмотрены на любом компьютере с помощью бесплатной программы-просмотрщика X-Vizor Viewer x32/x64
• Вывод изображений в формате 10 бит/пиксель (при наличии монитора и видеокарты с поддержкой данной технологии)
• Регулярные обновления программы (минимум 2 раза в год) и постоянное совершенствование алгоритмов расчета, появление новых модулей и пр. Что важно – все доработки и усовершенствования создаются, опираясь на опыт наших специалистов и на основе обратной связи (тот редкий случай, когда сами практикующие дефектоскописты могут влиять на то, каким будет окончательный продукт)
• Использование графического процессора видеокарты (GPU) для ускорения процесса обработки результатов
• Автоматическое и полуавтоматическое вычисление базового пространственного разрешения по дуплексному эталону
• Автоматический поиск сварного шва и вычисление отношения «сигнал-шум» в околошовной зоне по стандарту EN14784
• Модуль «Толщинометрия» и «ХМ-фильтр» бесплатно, начиная с версии 6.06.1600. Для получения данного модуля достаточно просто скачать новую версию ранее приобретенного ПО

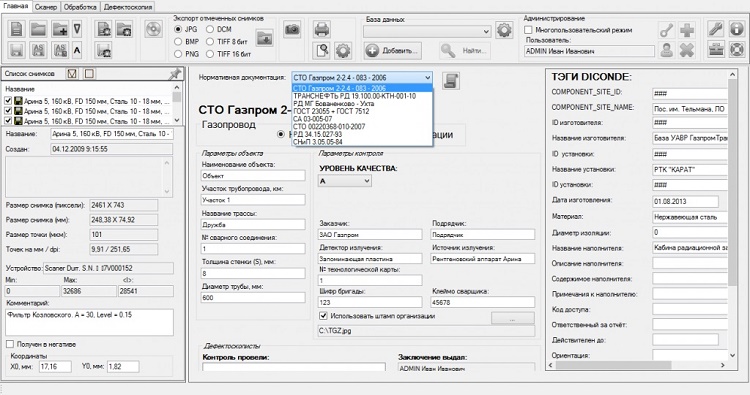

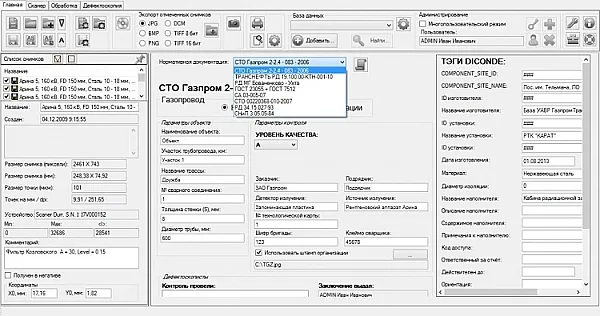

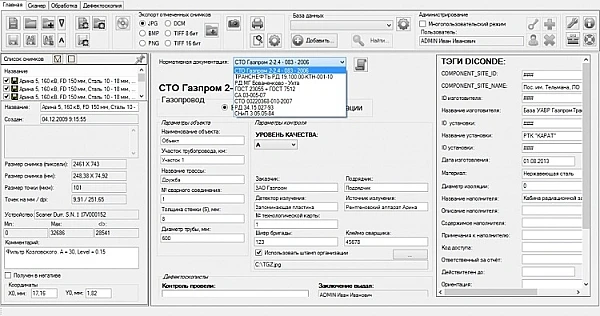

Работа в соответствии с нормативными документами (НД):

• СТО Газпром 2.2-4-083-2006
• РД Транснефть 25.160.10-КТН-016-15
• РД МГ Бованенково-Ухта
• ГОСТ 23055 + ГОСТ 7512
• Выявленные дефекты классифицируются и отбраковываются в соответствии с выбранным НД;
• Результаты контроля автоматически заносятся в генерируемые протоколы, соответствующие требованиям выбранного НД;
• Возможно дополнение ПО поддержкой других нормативных документов.
